Beida TUV-Zurtatutako Kable Fotovoltaikoak kanpoko ingurumen-erronkak gainditzen ditu. Garbitasun handiko eztainurik gabeko kobrea eta haratze prozesu berezi bat erabiliz, erresistentzia baxua eta harikortasun bikaina ditu, potentzia transmisioaren ezegonkortasuna eta korronte gorabeherak eraginkortasunez murrizten ditu. Isolamendua eta estalkia politetrafluoroetileno gurutzatu irradiatuz (PTFE) eginda daude, IEC 62930 eta EN 50618 bezalako nazioarteko estandarren arabera. -40 ℃ eta 120 ℃ arteko tenperatura-desberdintasun handiak jasan ditzake, tenperatura altuen, kalteen eta azidoen eta alkalien aurkako erresistentzia handia erakusten duen bitartean. Lanpararen zahartze-probak egin ondoren, bere trakzio-erresistentziaren atxikipen-tasa estandarrak betetzen ditu, basamortuetan, tentsio handiko eta baxuko eremuetan eta kostaldeko eskualdeetan klimaren zaintza zorrotza jasateko aukera ematen duena.
Errendimendu mekaniko handiko eskakizunei erantzuteko, kableek geruza bikoitzeko isolamendua eta babes-egituraren diseinua dituzte, altzairuzko zinta armaduraz hornitutako modelo batzuekin. Presioaren eta inpaktuaren aurkako erresistentzia bikaina erakusten dute, eta hainbat jartze-metodotarako egokiak dira, hala nola, lurperatze zuzena, goian instalatzea eta kanalizazioaren instalazioa, eraikuntzaren kalteak eta karraskarien infestazioa eraginkortasunez saihestuz. Produktu guztiek suaren aurkako probak gainditu dituzte, segurtasun-arau garrantzitsuak betez. Ke gutxiko eta halogenorik gabeko errekuntza sortzen dute, sua hedatzea modu eraginkorrean saihestuz eta sistema fotovoltaikoentzako segurtasun-hesi sendoa eskainiz.

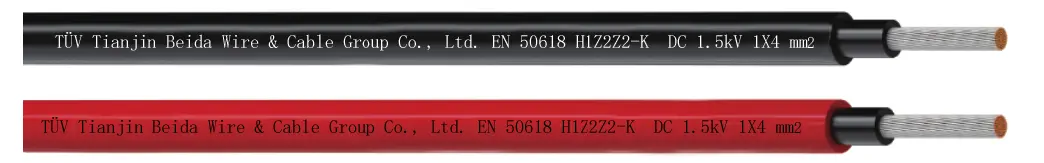

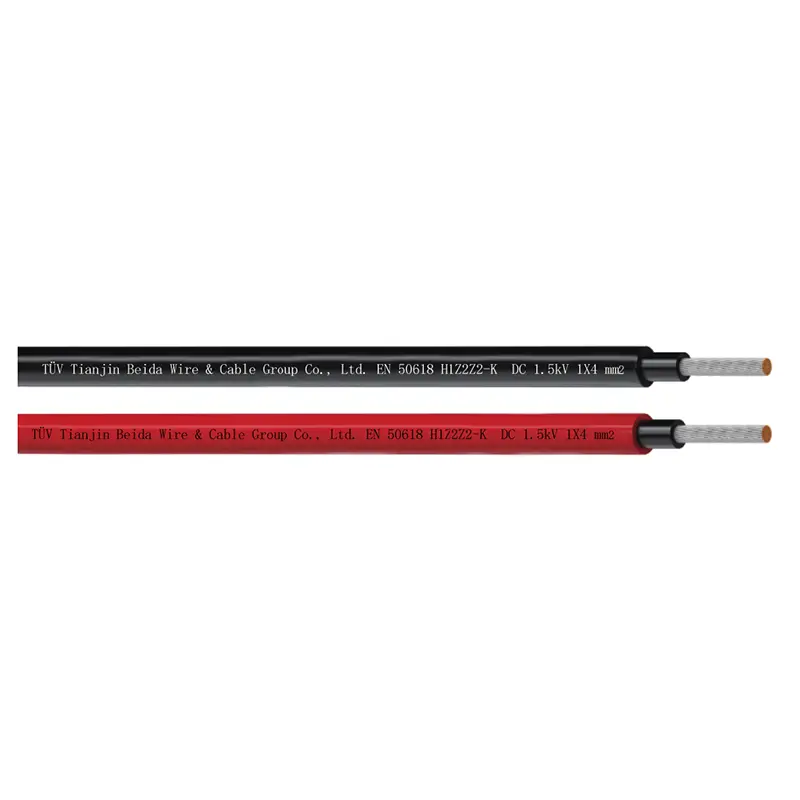

● EN 50618 (H1Z2Z2-K);
● PV-1F 2PfG 1169/08.2007 arabera

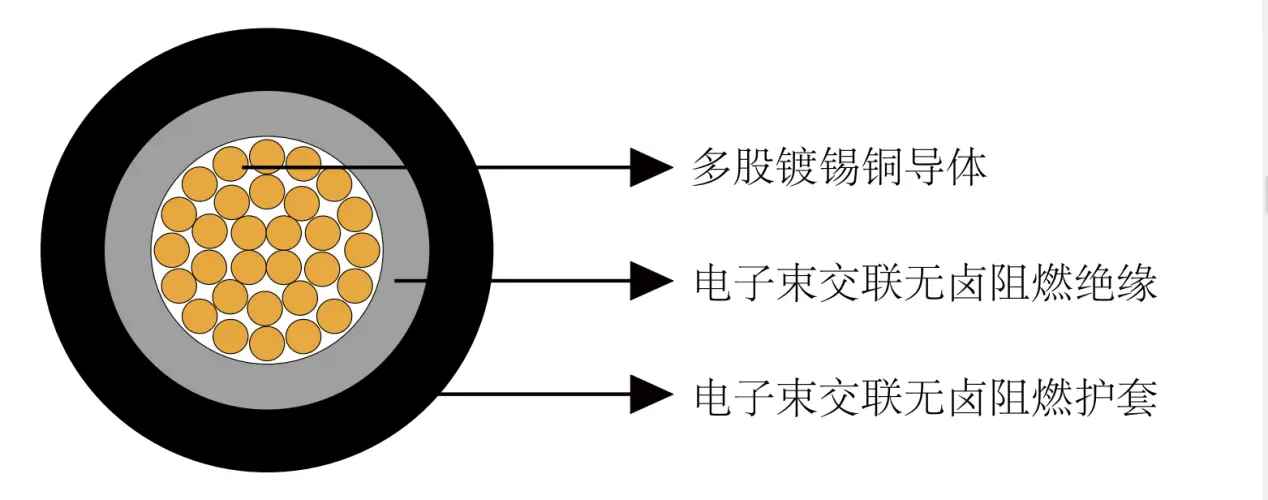

● Eroalea: kobrezko kobrezko eroale landua, DIN VDE 0295 eta IEC 60228 5. klasearen arabera.
● Isolamendua: elektroi-sorta gurutzatuta, halogenorik gabeko eta suaren aurkako konposatua, beltza
● Gailua: Elektroi-sorta gurutzatuta, LSZH eta suaren aurkako konposatua, Beltza eta Gorria.
● Tentsio nominala Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Onartutako DC Tentsio Gehienezkoa: 1,8 kV DC (eroale/eroale, lurrerik gabeko sistema, zirkuitua kargapean ez dagoena.
● Giro-tenperatura: -40 ℃ ~ + 90 ℃
● Gehienezko tenperatura eroalean: 120 ℃ (20000h) IEC/EN 60216-1 arabera, zirkuitu laburreko tenperatura: 250 ℃/5 seg.
●Erresistentzia termikoa proba: EN60216-2 arabera (tenperatura indizea + 120 ℃)
●Hezetasun-beroarekiko erresistentzia: EN 50618, 2. taularen arabera, % 85eko hezetasunarekin (EN 60068-2-78 arauaren araberako proba)
●Gutxieneko bihurgune-erradioa: 4XOD (finkoa), 5XOD (flexioa)
● Isolamenduaren eta jakaren trakzio erresistentzia eta luzapena: EN 50618 eta 2PfG 1169 arauen baldintzak betetzen ditu.
● Aurreikusitako Erabilera Epea:25 urte
● Obaltasuna: ≤% 15
● Suaren errendimendua EN50265-2-1, IEC 60332-1, EN 61034-2 arauaren arabera kea gutxiko igorpena (Argiaren transmisioa ≥60%), halogenorik gabeko EN 50525-1, B eranskina.
”Gasen korrosikortasun baxua EN 50267-2-2, IEC 60754-2 arauen arabera
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Nukleo kopurua X Nominala Zehar-Sekzioa |
Harradura kopurua |
Eroaleen Diametro Nominala |
Isolamendu-lodiera nominala |
Azaleren lodiera nominala |
Diametro orokorra nominala |
Nominala Pisua |
|
zk.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Nukleo kopurua X Nominala Zehar-Sekzioa |
Harradura kopurua |
Eroaleen Diametro Nominala |
Isolamendu-lodiera nominala |
Azaleren lodiera nominala |
Diametro orokorra nominala |
Nominala Pisua |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Eroaleen erresistentzia eta korrontea garraiatzeko ahalmena 20 ℃-tan
|
Zehar-Sekzioa |
Eroaleen erresistentzia maximoa 20 ℃-tan |
Isolamenduaren gehienezko erresistentzia 20 ℃-tan |
Isolamenduaren gehienezko erresistentzia 90 ℃-tan |
Egungo garraiatzeko ahalmena |
||
|
Kable bakarra airean libre |
Kable bakarra gainazaletan |
Kargatutako 2 kable gainazaletan ondoan |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Korronte-ahalmena tenperatura bihurtze-koefizientea
|
Giro-tenperatura C |
Bihurtze-faktorea |
|
60 arte |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Metaketaren murrizketa-faktorea IEC 60364-5-52, B.52-17 taula.
