750V Mineral Isolatutako Kableek egonkor funtziona dezakete tenperatura altuko etengabeko inguruneetan 250 ℃ arte, epe luzerako tenperatura altuko eragiketetarako egokia da. Muturreko tenperatura altuko baldintzetan, adibidez, 950 ℃ eta 1000 ℃ arteko tenperatura duten sute-egoeretan, kableak bere osotasuna mantendu dezake eta etengabeko potentzia eman dezake gutxienez 3 orduz, larrialdietarako argiztapenerako, suteen aurkako ekipoetarako eta kontrol-sistema kritikoetarako energia-laguntza baliotsua eskainiz.
Epe laburreko edo larrialdi-egoer berezietan, bere tenperatura-erresistentzia kobre-eroaleen urtze-puntura hurbil daiteke (1083 ℃), eta erabiltzen duen isolamendu-material ez-organikoak 2800 ℃ arteko urtze-puntua du, ohiko suteen tenperatura askoz gainditzen duena. Horrek bermatzen du kableak egituraren osotasuna eta funtzio normala mantentzen duela suaren hasierako eta hedapeneko faseetan.
750V Mineral Isolatutako Kableak egokiak dira populazio dentsitate handiko eremuetan erabiltzeko, besteak beste, elektrizitate-sistema nagusi eta adar banatzeko sistemak, argiztapen orokorra, makinen eta ekipoen barne-kableatuak, berez seguruak diren zirkuituak, larrialdietarako argiztapena, larrialdietarako babes-hornidurak, suteen aurkako ekipoetarako informazioa eta datuen transmisioa eta kontrol-lerroak eta arriskutsuak izan daitezkeen gune arriskutsuak.
Aplikazio leku nagusiak

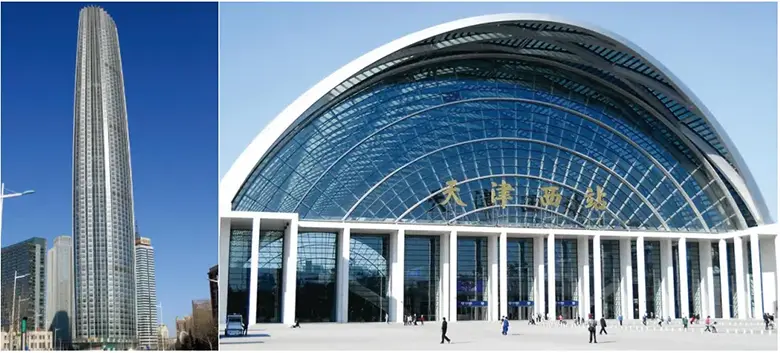

1) Eraikin publikoak: aisialdirako lokalak; altuko eraikinak; hotelak eta jatetxeak; ospitaleak, eskolak, gobernu-bulegoak; oroimenezko areto nazionalak eta eraikin historikoak; liburutegiak, museoak eta erakusketa-aretoak; aireportuko terminalak, tren geltokiak eta portuak; energia bidaltzeko eraikinak eta telekomunikazio eraikinak.
2) Tenperatura handiko inguruneak: industria metalurgikoa; kokegintza; ontzigintza industria; siderurgia; beira industria; Tenperatura handiko beste ingurune batzuetan energia garraiatzeko eta banatzeko lineak. 3) Leherketa-froga sistemak eta sute arrisku-eremuak: Industria petrokimikoa; petrolio findegiak, gasolindegiak eta petrolio biltegiak; pintura eta pigmentu industria; industria kimikoa; zentral nuklearrak; itsasoko petrolio plataformak; gas naturala eta ikatza gasa garraiatzeko eta konprimitzeko estazioak; industria farmazeutikoa; meatzaritza; industria militarra
4) Lurpeko kokapenak: Metroak; lurpeko biltegiak; tunelak; lurpeko plazak
5) Garraio- eta trafiko-guneak
6) Egurrezko egiturak

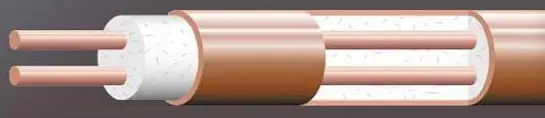

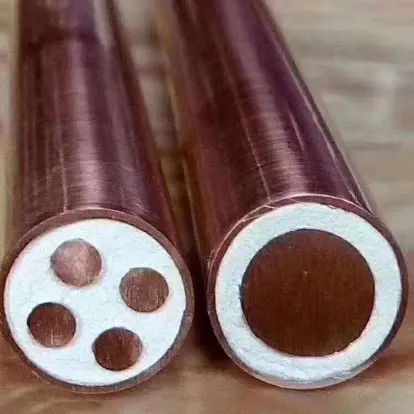

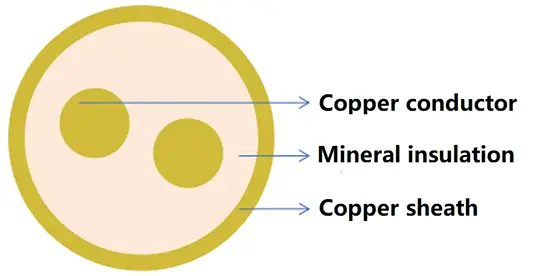

Isolatutako kable mineralak kobrezko eroalez, magnesio oxidozko hautsez eta kobrezko estal batez osatuta daude. Kobrea korrosiboa den fabriketan kableak erabiltzen direnean, polibinil kloruroko (PVC) kanpoko geruza bat gehi daiteke. Kablearentzat estetika edo irisgarritasun erraza garrantzitsuak diren eraikinetan edo lurpeko tokietan, halogenorik gabeko eta ke gutxiko kanpoko estalkia gehi daiteke.
Eroalea: Kobre Solidoa, 1 Klasea IEC 60228ra.
Isolamendua: trinkotutako magnesio oxidozko hauts mineralez osatuta dago eta bere propietate elektrikoak GB/T 13033.1/IEC 60702-1 baldintzak betetzen ditu.
Metalezko estalkia: kobrezko estalkia errezibitua, GB/T 13033.1/IEC 60702-1 arauarekin bat datorrena.
Metalezko ez-zorroa: polibinilo kloruroz edo halogenorik gabeko poliolefinaz egina.
Kable honek 750V-ko tentsio nominala du. Errendimendu elektrikoari dagokionez, bere isolamenduak 2,5 kV-ko proba-tentsioa jasan dezake minutu 1ez matxuratu gabe; baimendutako gehienezko funtzionamendu-tenperatura 250 ℃ da. Mekanikoki, kablearen instalazioan zehar makurtze-erradio minimoa kablearen kanpoko diametroa 24 aldiz handiagoa da. Suaren aurkako erresistentzia IEC 60331-1 arauak zorrotz betetzen ditu, sutan 180 minutuz etengabeko errekuntzaren ondoren osorik irauteko gai dena.
Gainera, kablearen kobre-zorroaren kanpoko diametroak eta eliptikotasunak GB/T 13033.1 eta IEC 60702-1 arauen eskakizunak betetzen ditu, dagokion tauletan zehaztutako perdoi espezifikoekin. 20 °C-ko eroalearen DC erresistentziak GB/T 3956-n lehen eroale motaren baldintzak betetzen ditu, eta kobrezko estalkiaren erresistentziak dagokion estandarra ere betetzen du. Isolamendu-erresistentziari dagokionez, eroaleen arteko eta eroalearen eta kobre-zorroaren arteko isolamendu-erresistentzia ez da 1000 MΩ baino txikiagoa kilometro bakoitzeko, epe luzeko funtzionamenduan isolamendu-errendimendu fidagarria bermatuz.

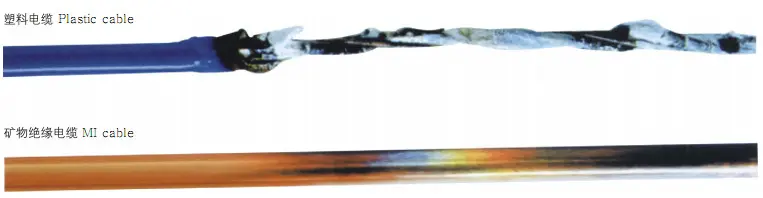

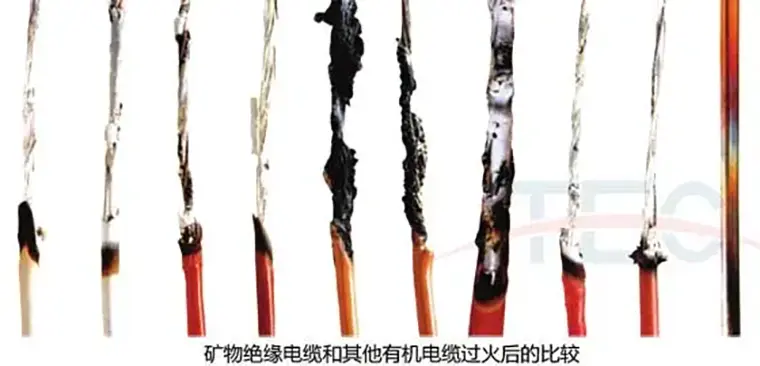

Mineralez isolatutako kableen eta kable arrunten arteko suaren erresistentzia proben konparaketa:
Mineralez isolatutako kableek ez zuten ia aldaketarik erakutsi suaren erresistentzia probaren ondoren. Isolamendu organikoko kableek karbonizazio nabaria zuten.
Zerbitzu-bizitza 100 urtera arte;
● Ez-erregaia, ez du errekuntza onartzen, ez du gas toxikorik askatzen eta zero errekuntza-energia du;
● Etengabeko funtzionamendu-tenperatura 250 ℃ arte, epe laburreko funtzionamendu-tenperatura 1083 ℃ arte;
● Suaren erresistentzia bikaina; kablea sute baten ondoren berrerabili daiteke;
● Kablearen terminalak eta tarteko konektoreak kablearekin hornitzen dira, suaren aurkako fidagarritasuna areagotuz;
● Kableak tenperatura oso altuak, erortzen diren objektuen kolpeak eta suteen bidez ihinztatzeko sistemak jasan ditzake sute batean;
● Kablea tenperatura altuko inguruneetan erabil daiteke;
● Iragazgaitza, hezetasuna, olioaren aurkakoa eta korrosioarekiko erresistentea; zahartzerik ez, kablearen errendimendu oso egonkorra;
● Kablearen metalezko estalkia lurrerako zirkuitu gisa erabil daiteke;
● Erresistentzia mekanikoa eta tolestura errendimendu bikaina, egitura konplexuetarako eta espazio mugatuetarako egokia;
● Korronte-gaitasun handia kablearen egitura berezia dela eta;
● Kablearen kanpoko diametro txikia, instalazio erraza, kostu orokor baxua, ez du kanalizazio babesik behar;
● Leherketen aurkako errendimendu ona eta erradiazio nuklearraren aurkako erresistentzia bikaina;
● Blindamendu elektromagnetiko bikaina eta bateragarritasun elektromagnetikoa errendimendu bikaina;
● Animalien ziztaden aurkako babesa.
|
750V Mineral isolatutako kableak kobrezko zorroaren diametroa |
||||||||
|
Mota |
Dimentsioa |
|||||||
|
Eroalearen ebakidura nominala |
Isolamenduaren lodiera nominala |
Kobrezko zorroaren diametroa |
||||||
|
1 muin |
2 muina |
3 muina |
4 muina |
7 muina |
12 muina |
19 muina |
||
|
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
1.5 |
1.3 |
4.9 |
7.9 |
8.3 |
9.1 |
10.8 |
14.1 |
16.6 |
|
2.5 |
1.3 |
5.3 |
8.7 |
9.3 |
10.1 |
12.1 |
15.6 |
— |
|
4 |
1.3 |
5.9 |
9.8 |
10.4 |
11.4 |
13.6 |
— |
— |
|
6 |
1.3 |
6.4 |
10.9 |
11.5 |
12.7 |
— |
— |
— |
|
10 |
1.3 |
7.30 |
12.7 |
13.6 |
14.8 |
— |
— |
— |
|
16 |
1.3 |
8.3 |
14.7 |
15.6 |
17.3 |
— |
— |
— |
|
25 |
1.3 |
9.60 |
17.1 |
18.2 |
20.1 |
— |
— |
— |
|
35 |
1.3 |
10.7 |
— |
— |
— |
— |
— |
— |
|
50 |
1.3 |
12.1 |
— |
— |
— |
— |
— |
— |
|
70 |
1.3 |
13.7 |
— |
— |
— |
— |
— |
— |
|
95 |
1.3 |
15.40 |
— |
— |
— |
— |
— |
— |
|
120 |
1.3 |
16.8 |
— |
— |
— |
— |
— |
— |
|
150 |
1.3 |
18.40 |
— |
— |
— |
— |
— |
— |
|
185 |
1.4 |
20.4 |
— |
— |
— |
— |
— |
— |
|
240 |
1.6 |
23.3 |
— |
— |
— |
— |
— |
— |
|
300 |
1.8 |
26.0 |
— |
— |
— |
— |
— |
— |
|
400 |
2.1 |
30.0 |
— |
— |
— |
— |
— |
— |
Paketatzearen xehetasunak:
Erosi duzun kantitatearen eta eskakizunen arabera zehazten da. Negoziatu daiteke.
Portua: Tianjin Portua
Bidalketa: itsasoz, airez, express bidez.
