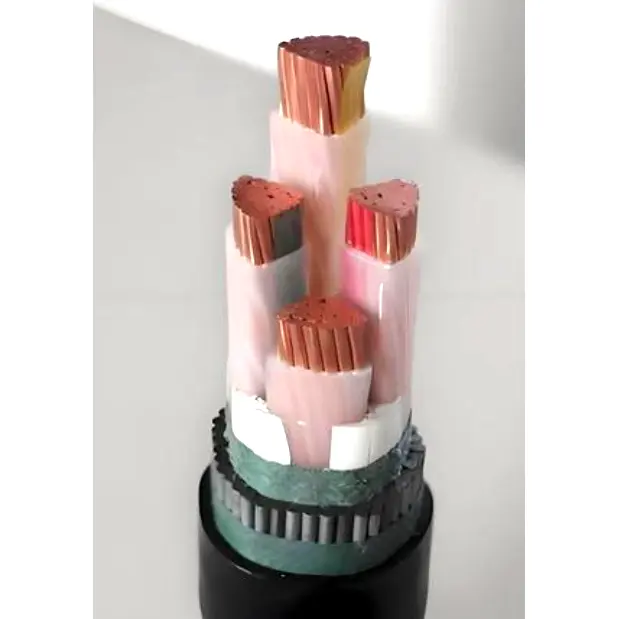

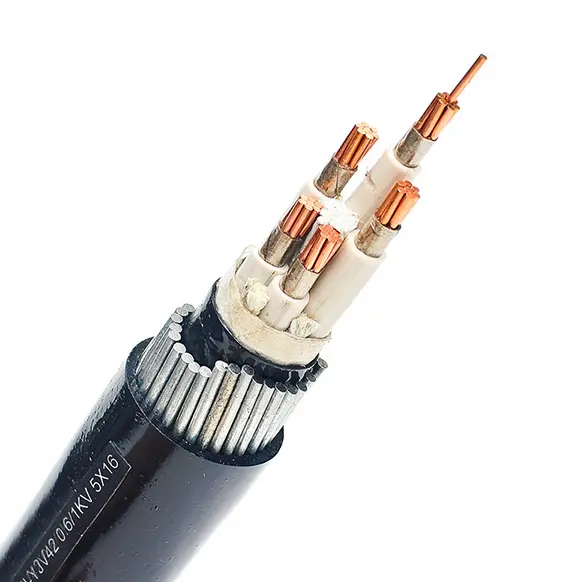

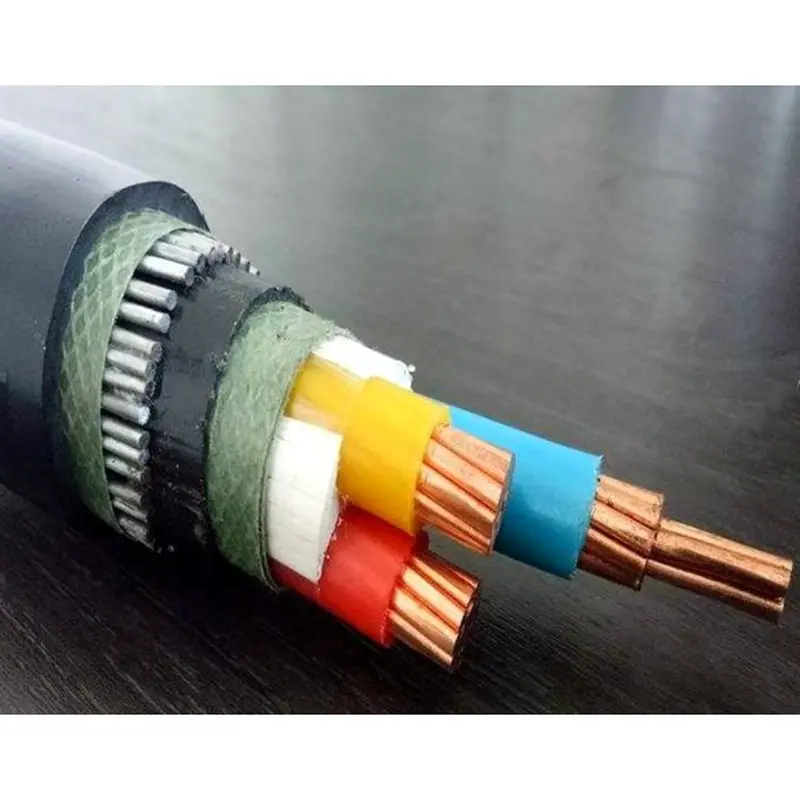

XLPE isolatutako PVC estalitako SWA korronte kablea

XLPE Isolatutako PVC Estalitako SWA Power Cable T1R kobrezko eroale batek, XLPE isolamenduak, PVCzko zinta biltzeko altzairuzko armadurak eta PVCzko zorroak osatzen dute.

Ohiko kable motak YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC/SWA/PVC dira.

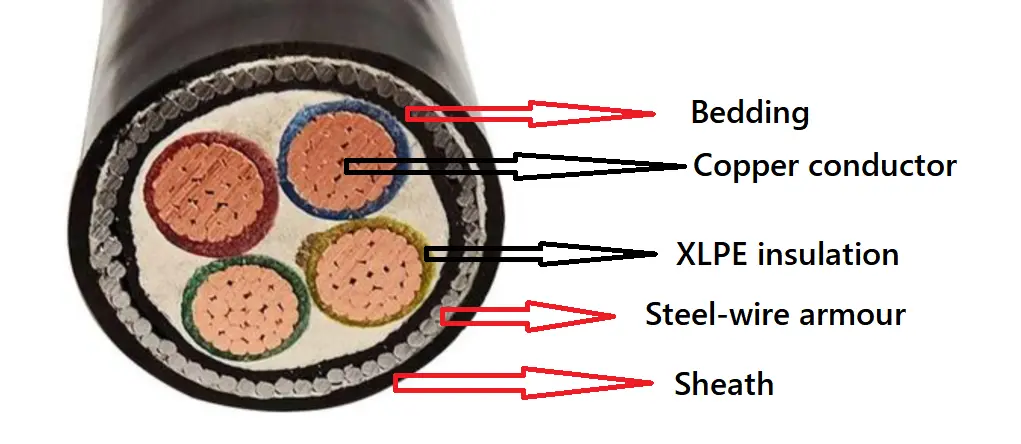

Produktuen Egitura

XLPE Isolatutako PVC Estalitako SWA Power Cable T1R kobrezko eroale batek, XLPE isolamenduak, PVCzko zinta biltzeko altzairuzko armadurak eta PVCzko zorroak osatzen dute.

Eroalea: kobrea edo aluminiozko eroalea, zutik biribila edo itxurakoa, 2 Klasea IEC 60228-ra

eta GB/T 3956-2008, gurutze-azalera ez da 6 mm baino gehiagokoa², biribil sendoa

eroalea erabil daiteke, IEC 60228 eta GB/T 3956-2008 1 Klasea.

Isolamendua: isolamenduaren lodiera, materialaren jabetza IEC 60502 eta GB/T 12706 arauen araberakoa izango da.

Nukleoaren kolorea: nukleo 1: gorria edo horia edo berdea edo urdina edo beltza

2 nukleo: gorria, urdina edo gorria, beltza

3 nukleo: horia, berdea, gorria edo gorria, horia, urdina

4 nukleo: horia, berdea, gorria, urdina edo gorria, horia, urdina, beltza

5 nukleo: horia, berdea, gorria, urdina, beltza edo gorria, horia, urdina, beltza, berdea

5 kubotik gora: zenbaki beltzarekin edo kolore ezberdineko zinta duten nukleo zuriak

Barne-estalkiak: Barne-estalkiak estrusioak edo lapatuak izan daitezke. Materialak kablearen funtzionamendu-tenperaturarako egokiak eta material isolatzailearekin bateragarriak izango dira.

Altzairu-harizko armadura: nukleo anitzeko kableetan, armadurak altzairuzko hariak betetzen dituen barruko estalki batean aplikatuko dira. Nukleo bakarreko kableak a.c. sistemak altzairuzko hari ez-magnetikoz osatuko dira.

Kanpoko zorroa: zorroaren lodiera, materialaren propietateak IEC 60502 eta GB/T 12706 arauen araberakoak izango dira.

Suaren aurkako kablea: PVC suaren aurkako materiala erabiliko da. Suaren aurkako kalifikazioak hiru kategoriatan sailka daitezke: A, B eta C sorta.

Suaren aurkako kablea: Mika zinta bi geruza eroalearen inguruan inguratuta egongo dira.

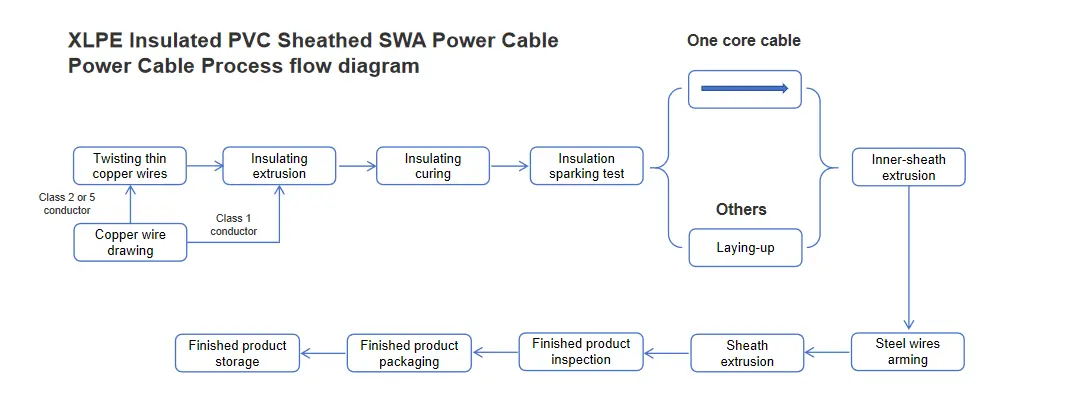

Prozesuaren fluxu-diagrama

Errendimendu-parametroa

Tentsio nominala: 0,6/1 kV

Proba-tentsioa: 3,5 kV 5 minutuz ez da matxurarik gertatu

Lan-tenperatura: -5º C eta +90 ºC artean

Zirkuitu laburreko tenperatura: +250 ºC

Gutxieneko Flexing Bihurtze-erradioa: 15* OD;

Gutxieneko makurtze-erradio estatikoa: 10* OD;

Kablearen proba:

1. Eroaleen DC erresistentzia proba: 20ºC eroale DC erresistentziak GB/T 3956-2008, IEC 60228 arauak beteko ditu.

2. AC tentsioaren proba: 3.5kV/5min, matxurarik gabe.

Laginketa proba:

1. Eroaleen egituraren ikuskapena: GB/T 3956-2008, IEC 60228 baldintza teknikoak beteko ditu.

2. Isolamenduaren, estalduraren, altzairuzko zintaren armaduraren eta zorroaren egituraren tamaina GB/T 12706.1-2020, IEC 60502.1 baldintzak bete beharko ditu.

Luzapen termikoko proba:

Laginketa- eta proba-prozedurek GB/T 2951.21-2008, IEC 60811-2-1, 9. kapituluan ezarritakoa beteko dute eta emaitzek GB/T 12706.1-2020, IEC 60502.1 xedapenekin bat etorriko dira.

Mota proba:

Isolamenduaren eta estalkien errendimendu mekaniko eta fisikoaren probak GB/T 12706.1-2020 eta IEC 60502.1 eskakizunak beteko ditu.

Errendimendu elektrikoak GB/T 12706.1-2020, IEC 60502.1 arauak beteko ditu

Kable bakarreko errekuntza probak GB/T 19666-2019, IEC 60332 arauak beteko ditu.

Kablearen suaren aurkako probak GB/T 19666-2019, IEC 60332 baldintzak betetzen ditu.

Kableen suaren erresistentzia probak GB/T 19666-2019 eta IEC 60331 eskakizunak beteko ditu.

Korrontea garraiatzeko ahalmena amperetan (A)

Paketatzea eta entrega

Paketatzearen xehetasunak:

Erosi duzun kantitatearen eta eskakizunen arabera zehazten da. Negoziatu daiteke.

Portua: Tianjin Portua

Bidalketa: itsasoz, airez, express bidez.
