BBTRZ Suaren aurkako kable malguak

Aplikazio-esparrua:

BBTRZ Suaren aurkako Kable Malguak azpiestaziotik (edo banaketa-gela nagusitik) suteen aurkako sistemara elikadura-lerro nagusi gisa erabiltzen dira, edo toki berezietan eta I. Klasean. A klaseko suaren aurkako kable gisa erabili behar dira edo 90 °C-ko ke gutxiko eta halogenorik gabeko suaren aurkako kableen ordezko gisa. Kable hauek instalazio finkoko aplikazioetan erabiltzen dira.

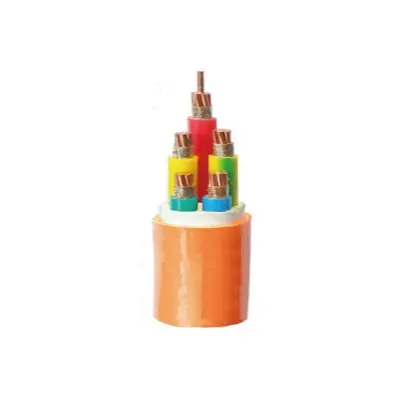

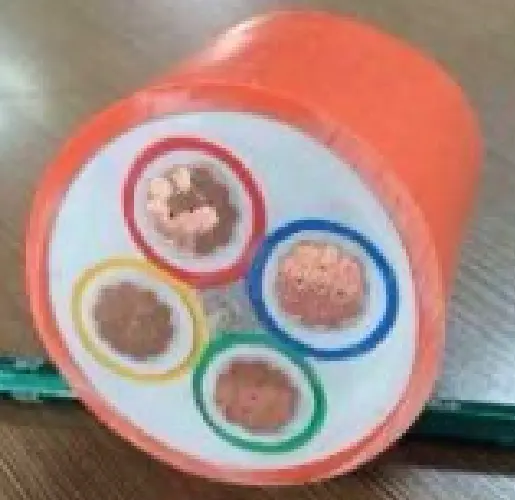

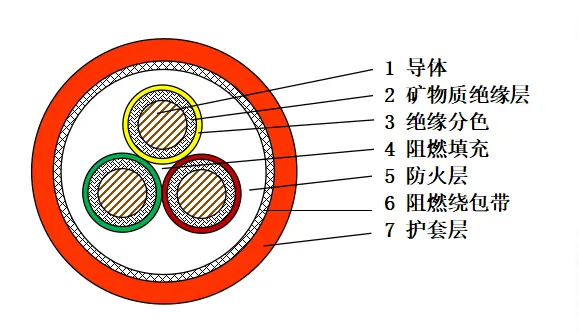

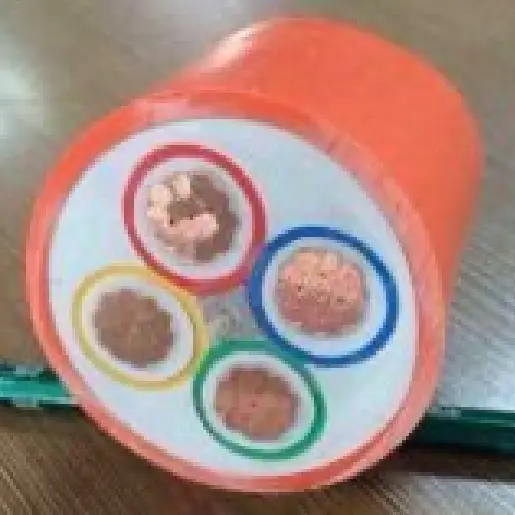

Produktuen Egitura

Kablearen egituraren diseinua zorrotza eta profesionala da. Eroalearen zatiak lehen edo bigarren motako kobrezko eroalea erabiltzen du, eroankortasun eta malgutasun bikainak dituena, hainbat eszenatokitako potentzia transmisio beharrak asetzeko.

Isolamendu mineralaren geruzak suaren aurkako mikazko zinta bilduta erabiltzen du, zeinak, bere materialaren propietate bereziak direla eta, tenperatura altuen edo suaren aurrean sua hedatzea eraginkortasunez saihesteko, kableari suteen babes fidagarria eskainiz.

Kolore-kodetutako isolamendu-geruzak gurutzatutako polietilenozko isolamendu-materiala erabiltzen du, kolore-kodetze-metodo ezberdinekin. Isolamendu-koloratzailea gehi daiteke, edo kolore-zintak, koloretako hariak, etab. erabil daitezke, kableen instalazioan eta mantentze-lanetan zirkuituak azkar eta zehatz identifikatzea erraztuz.

Kablea betetzeko prozesuan, suaren aurkako betegarri-materialak erabiltzen dira erdian suaren hedapena kentzeko. Bien bitartean, biltzeko zinta erabil daiteke betetzeko materialak lotzeko, betegarri estua eta egitura-egonkortasuna bermatzeko.

Suaren aurkako geruza mineralek eta biltzeko zintek osatzen dute. Lehenik eta behin, suaren erresistentzia, suaren erresistentzia, tenperatura altuko erresistentzia eta isolamendu termikoa bezalako abantailak dituen material mineral geruza bat kableatutako nukleoan estruitzen da suaren hesi bat eraikitzeko. Kanpoko geruza suaren aurkako zinta baten bidez babestuta dago suaren aurkako efektua hobetzeko eta kablearen funtzionamendu segurua bermatzeko muturreko inguruneetan.

Estalkia halogenorik gabeko, ke baxuko eta suaren aurkako poliolefina estaldura-materialez egina dago, suaren aurkako propietate bikainak dituena eta errekuntzan ez du ke kaltegarririk sortzen, horrela langileentzako eta ingurumenerako kalteak murrizten dituena. Azala normalean laranja edo mandarina kolorekoa da, deigarria eta identifikatzeko erraza dena. Era berean, eskatuz gero, beltzez koloreztatu daiteke erabilera agertoki ezberdinen beharrak asetzeko.

Errendimendu-parametroa

BBTRZ Suaren aurkako Kable Malgu honen tentsio nominala 0,6/1kV da. Proba fasean, 3,5kV-ko proba-tentsioa aplikatu zen 5 minutuz, eta ez zen matxurarik gertatu. Epe luzerako baimendutako funtzionamendu-tenperaturaren muga 90 ℃ da. Kablea jartzerakoan, giro-tenperatura ez da 0 ℃ baino txikiagoa izan behar. Gutxieneko bihurgune-erradioa kablearen kanpoko diametroa (12 * OD) 12 aldiz handiagoa da. Isolamendu mineralaren geruza mikazko zinta geruza anitzez egina dago, suaren aurkako propietateekin.

Suaren erresistentziari dagokionez, kable honek arau korporatiboen eta IEC 60331-1 arauen baldintzak betetzen ditu, errekuntzaren iraupena 180 minutura arte. 20ºC-ko eroaleen erresistentziari dagokionez, GB/T 3956 eta IEC 60228 1. motako edo 2. motako kobrezko eroaleen zehaztapenak bete behar ditu. Isolamendu-erresistentziari dagokionez, kablearen isolamendu-erresistentzia ez da 100 MΩ·km baino txikiagoa izan behar giro-tenperaturan.

Gainera, amaitutako kableari suaren erresistentzia proba bat egin behar zaio, proba metodoa GB/T 19216.21 xedapenei jarraituz. Suaren esposizioaren tenperatura 950 ~ 1000 ℃-n ezartzen da, 180 minutuko iraupenarekin, eta ondoren 15 minutuko hozte-epea. Epe horretan, kableak ez du zirkuitu laburrik edo zirkuitu irekirik agertu behar.

Kable arrunten zehaztapenak

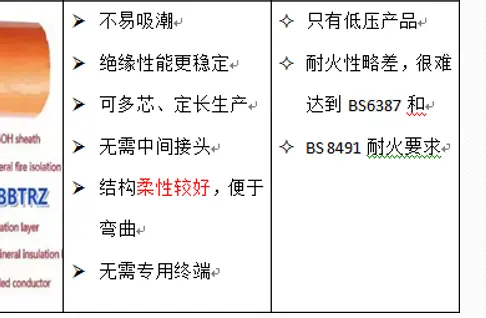

Suaren aurkako BBTRZ kable malguaren abantailak eta desabantailak isolamendu mineraleko BTTZ kablearekin alderatuta:

Abantailak:

Kableen isolamenduak ez du hezetasuna xurgatzeko joerarik eta isolamendu-errendimendu egonkorra du.

Nukleo anitz ekoitzi daitezke luzera finkoetan, kableetako tarteko konektoreen kopurua murriztuz.

Egitura malgua da, kablea makurtzea errazten du eta jartzeko zailtasuna murrizten du.

Kableak amaiera dedikaturik gabe erabil daitezke, osagarrien kostua murriztuz.

Desabantailak: suaren erresistentzia apur bat txikiagoa da eta ezin ditu bete BS 8491 baldintzak.

Funtzionamendu-tenperatura maximoa 90 ℃ da, BTTZ-ren 250 ℃ra iristen ez dena.

Errekuntzaren errendimendu mailarik altuenak B1 klaseko baldintzak bete ditzake, baina ezin ditu A klaseko baldintzak bete.

Aplikazio-eszenatokiak:

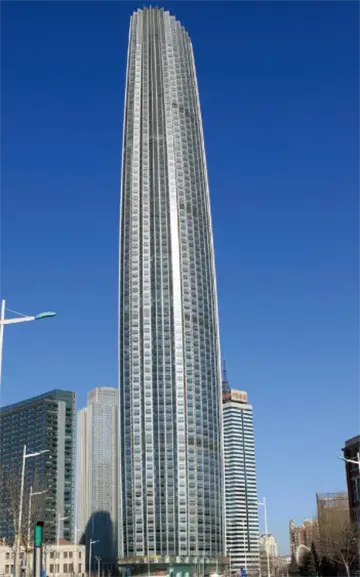

altuko eraikina

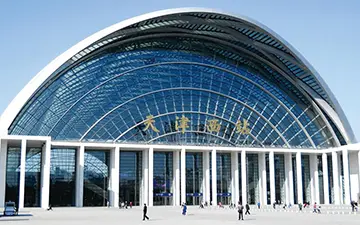

tren geltokia

aireportuko terminala

interes historikoa eta edertasun paisaia duten lekuak

Paketatzea eta entrega

Paketatzearen xehetasunak:

Erosi duzun kantitatearen eta eskakizunen arabera zehazten da. Negoziatu daiteke.

Portua: Tianjin Portua

Bidalketa: itsasoz, airez, express bidez.
