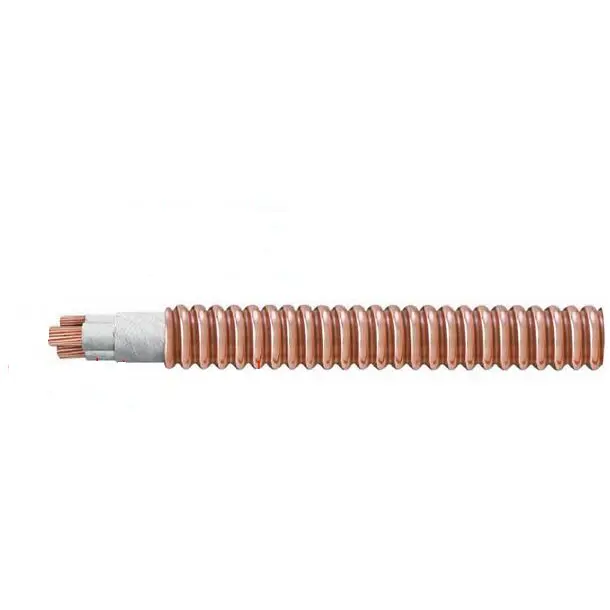

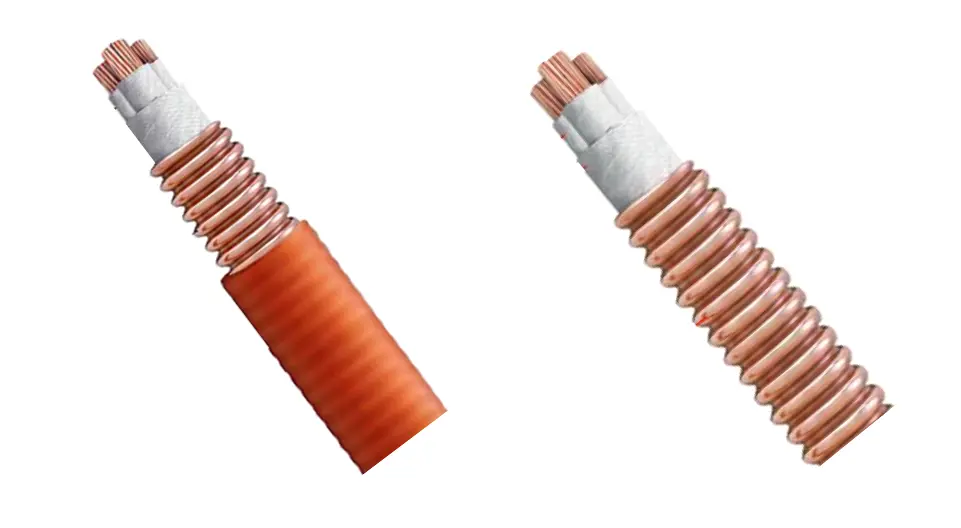

RTTZ Suaren aurkako kobrezko kable korrugatua

Aukeratu Tianjin Beida zure fabrikatzaile eta hornitzaile gisa, aukeratu RTTZ suaren aurkako kobrezko kable korrugatu irtenbide fidagarria. Fabrika zuzeneko prezioak eskain ditzakegu.

Aplikazio-esparrua:

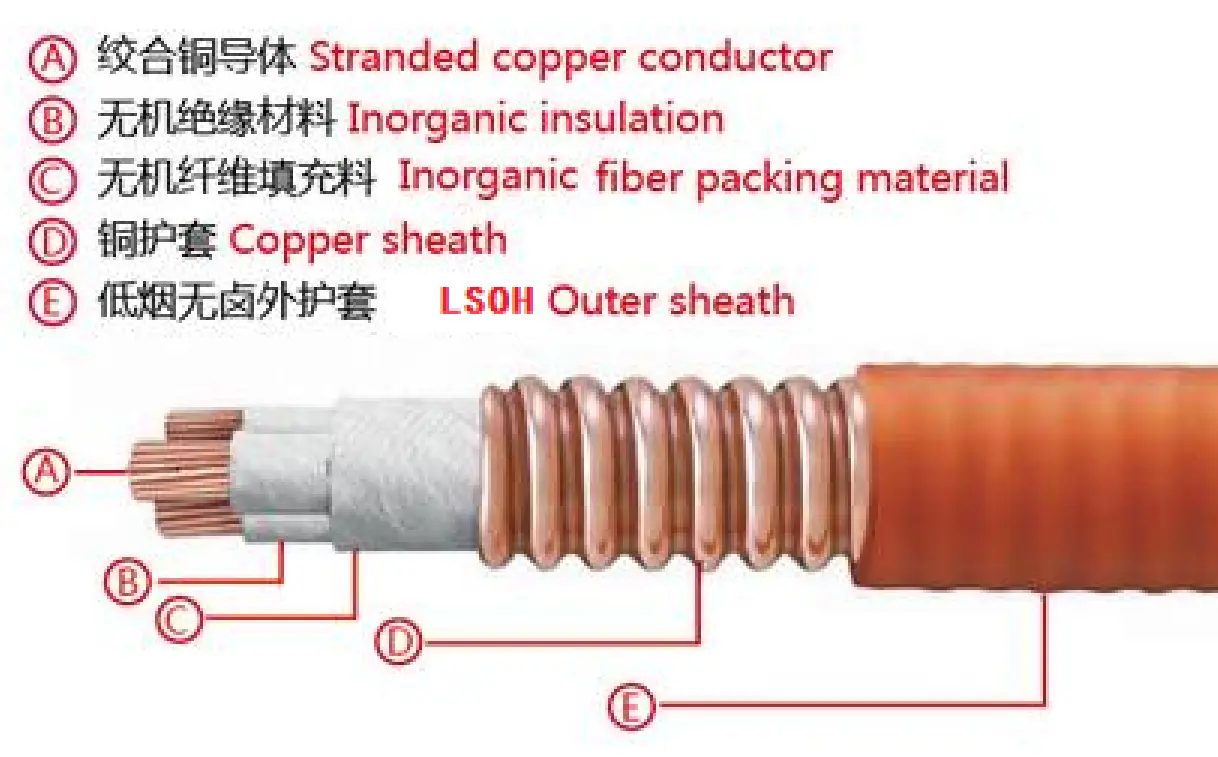

Produktuen Egitura

Kableen eraikuntza eta baldintza teknikoak

Eroalea: Hartu lehen edo bigarren motako kobrezko eroalea.

Isolamendu mineralaren geruza: Suaren aurkako mikazko zinta edo antzeko funtzioak dituzten isolamendu mineralen zinta batzuk bilduz egiten da.

Kableen muntaia eta babes-geruza: kableen nukleoak suaren aurkako eta suaren aurkako propietateak dituzten materialez beteta daude, eta babes-geruza suaren aurkako eta suaren aurkako zinta egoki batez osatuta dago.

Kobrezko metalezko estalkia: kobre-zerrenda argon arku bidezko soldadura-teknologia eta korrugatua erabiliz ekoizten da.

Gainaren geruza: halogenorik gabeko, ke baxuko eta suaren aurkako poliolefina estaldura-materialez egina dago. Oro har, laranja edo mandarina da, baina beltza hauta daiteke eskakizunen arabera.

egitura-diagrama

Errendimendu-parametroa

RTTZ Suaren aurkako kobrezko kable korrugatu nominala 0,6/1kV-koa da. Proba-tentsioa 3,5 kV-tan ezartzen da, eta tentsioa etengabe aplikatzen da 5 minutuz aldi horretan matxurarik gertatu gabe. Kable eroalearen epe luzerako funtzionamendu-tenperatura onargarria 90 ℃ da.

Kableak jartzerakoan, giro-tenperatura ez da 0 ℃ baino txikiagoa izan behar. Gutxieneko bihurgune-erradioa kablearen kanpoko diametroa baino 12 aldiz handiagoa da. Isolamendu mineralaren geruza arretaz landu da suaren aurkako mikazko zinta geruza ugari erabiliz.

20ºC-tan, eroaleen erresistentziak zorrozki bete behar ditu GB/T 3956 eta IEC 60228 1. motako edo 2. motako kobrezko eroaleentzako zehaztutako arauak. Giro-tenperaturan, kablearen isolamendu-erresistentzia ez da 100 MΩ·km baino txikiagoa izan behar.

Suaren erresistentzia probei dagokienez, GB/T 34926-ren eskakizun estandarrak guztiz betetzen ditu. Proba metodo espezifikoa honako hau da:

Lehenik eta behin, egin C, W, Z probak BS 6387 arauaren arabera;

Bigarrenik, proba BS 8491 arauaren arabera egingo da;

Hirugarrenik, egin suaren erresistentzia proba GB/T 19216.21 arabera, tenperatura 950 ~ 1000 ℃-tan kontrolatuta, 180 minutuko suaren esposizioaren iraupena eta 15 minutuko hozte-aldia. Epe horretan, kableak ez du zirkuitu laburrik edo zirkuitu irekirik agertu behar.

Produktuak irudikatzeko metodoa

Produktuaren Kodea

Mika zinta mineral isolatu korrugatu kobre estalitako kablea………R

Poliolefina kanpoko zorroa……………Y

Kobre-eroalea .......................... T

Halogenorik gabeko eta ke gutxiko …………………WD (aukerakoa)

Kobrezko zorroa .......................... T

A/B/C... ZA/B/C suaren aurkako kalifikazioak

Mika zinta ..............................................................................................Z

Tentsio nominala ………………… 0,6/1

Kablearen zehaztapenak

Kableentzako neurriak

Instalazioa

Ezartzeko metodoa: tuneletan, kableen lubakietan, erretiluetan, askaetan eta ardatzetan jar daiteke, agerian zein ezkutuan jartzeko. Nukleo bakarreko kableetarako, debekatuta dago material eroale magnetikoak erabiltzea (adibidez, burdinazko alanbrea) finkatzeko, korronte ertainen galerak ekiditeko.

Tolestura eta tartea: kontrolatu tolestura-erradioa fabrikatzailearen zehaztapenen arabera. Esekigailu horizontalaren erreferentzia: ≤20mm kanpoko diametroetarako, tartea 400mm da; >20 mm-ko horientzat, tartea 800 mm-koa da. Euskarri bertikalerako: kanpoko diametroetarako ≤20mm, tartea 1500mm da; > 20 mm horietarako, tartea 1000 mm-koa da.

Desbobinatzea eta finkatzea: askatu kablea kable-bobinan markatutako norabidearen arabera bihurritu ez dadin; ikusi goiko eskakizunak kable-erroiaren barruan finkatzeko tarterako.

Terminala eta konektorea

Terminalen fabrikazioa: kendu gutxi gorabehera 300 mm-ko isolamendu amaierako eroaletik, ozkurtu hari-sudurra eta erabili megaohmetro bat kobre-zorroaren eta eroalearen arteko isolamendu-erresistentzia probatzeko, baita eroaleen artean ere. Isolamendu-erresistentzia egokia dela ziurtatu ondoren, zigilatzeko bero-txiki daitekeen mahuka bat aplikatu.

Bitarteko konektoreak: hobe da kablearen gorputzarekin bat datorren suaren erresistentzia maila duten konektore amaituak erabiltzea. Instalazioan bertan, beharrezkoa da zigilatzea eta isolamendua bermatzea akats-puntuak murrizteko.

Funtzionamendua eta mantentzea

Tenperatura kontrola: funtzionamendu arruntean, eroalearen tenperatura ez da 90 ℃ baino handiagoa izan behar. Eroalea ukigarria ez denean eta material sukoiekin kontaktuan jartzen ez denean, zorroaren tenperatura 105 ℃-ra igo daiteke.

Isolamendu-probak: erabili aldian-aldian megger bat isolamendu-erresistentzia probatzeko hezetasunik edo kalterik ez ziurtatzeko; kobrezko estalkiak segurtasuna bermatzeko lurra fidagarrian egon behar du.

Galeraren prebentzioa eta babesa: saihestu zorroa objektu zorrotzekin urratu, eta gehitu babes-mahukak hormak/zoru-lauzak igarotzean, kalte mekanikoak ekiditeko.

Paketatzea eta entrega

Paketatzearen xehetasunak:

Erosi duzun kantitatearen eta eskakizunen arabera zehazten da. Negoziatu daiteke.

Portua: Tianjin Portua

Bidalketa: itsasoz, airez, express bidez.
