BS 5467 Elikatze-kablea

Erosi BS 5467 Power Cable Tianjin Beida fabrikatik, fabrikako prezio zuzenak eskain ditzakegu. Kable mota honek Britainia Handiko estandarrekin bat egiten du eta elikadura-hornidurarako eta kontrol-lerroetarako erabil daiteke. Altzairuzko alanbre armaduraz babestuta dago eta zenbait trakzio eta konpresio indar jasan ditzake. Eraikinen barruan erabil daiteke edo zuzenean lurpean lurperatu daiteke.

Bidali kontsulta

Produktuaren Deskribapena

BS 5467 elikatze-kable estandar hau ondo diseinatuta eta guztiz funtzionala da, hornikuntzarako zein kontrol-lerroetarako egokia, energia-transmisiorako irtenbide egonkor eta fidagarria eskaintzen du hainbat aplikazio industrial eta zibiletarako. Bere altzairuzko alanbrezko armadura berezia nabarmentzen da. Diseinu honek kablearen erresistentzia mekanikoa hobetzeaz gain, trakzio- eta konpresio-indarrak jasateko eta kanpoko kalte fisikoei eraginkortasunez aurre egiteko aukera ematen dio, baina, gainera, nabarmen hobetzen ditu bere iraunkortasuna eta zerbitzu-bizitza, funtzionamendu egonkorra mantenduz ingurune gogorretan ere.

Tianjin Beida-ren BS 5467 elikatze-kableak ingurumen-egokigarritasun bikaina du. Eraikin altuenetan edo lurpeko proiektu konplexuetan barneko kableak egiteko, kable honek dena erraz kudeatzen du. Eraikinen barruan, ezin hobeto integratzen da hainbat dekorazio-estilotan, estetika eta praktikotasuna eskainiz; lurpean lurperatzen denean, berriz, korrosioaren eta urarekiko erresistentzia handiagoak bermatzen du kablea epe luzeko lurperatzean ingurumen-faktoreek eraginik ez izatea, potentzia transmisio etengabea eta egonkorra eskainiz.

Produktuen Egitura

Bs 5467 Power Cable

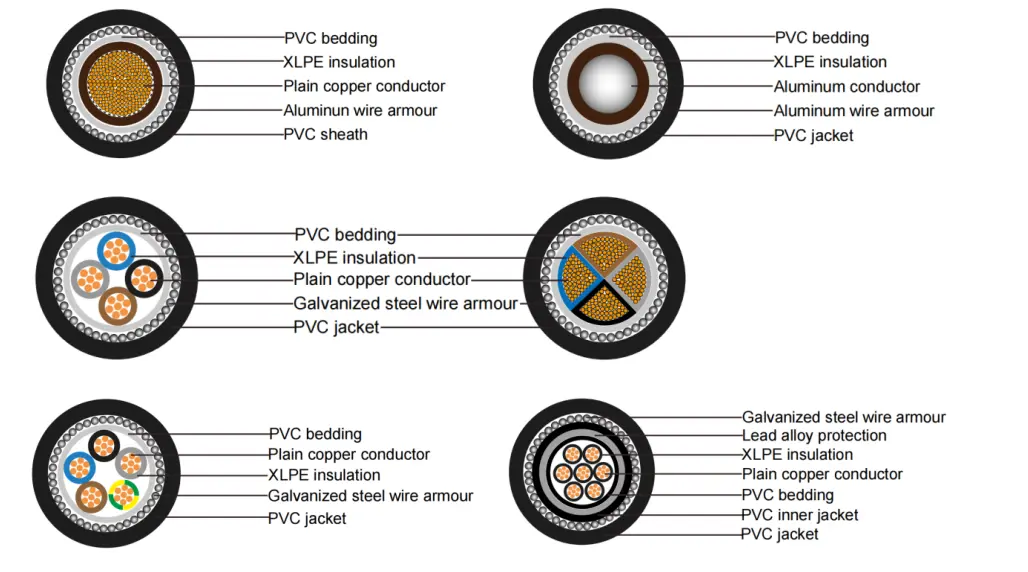

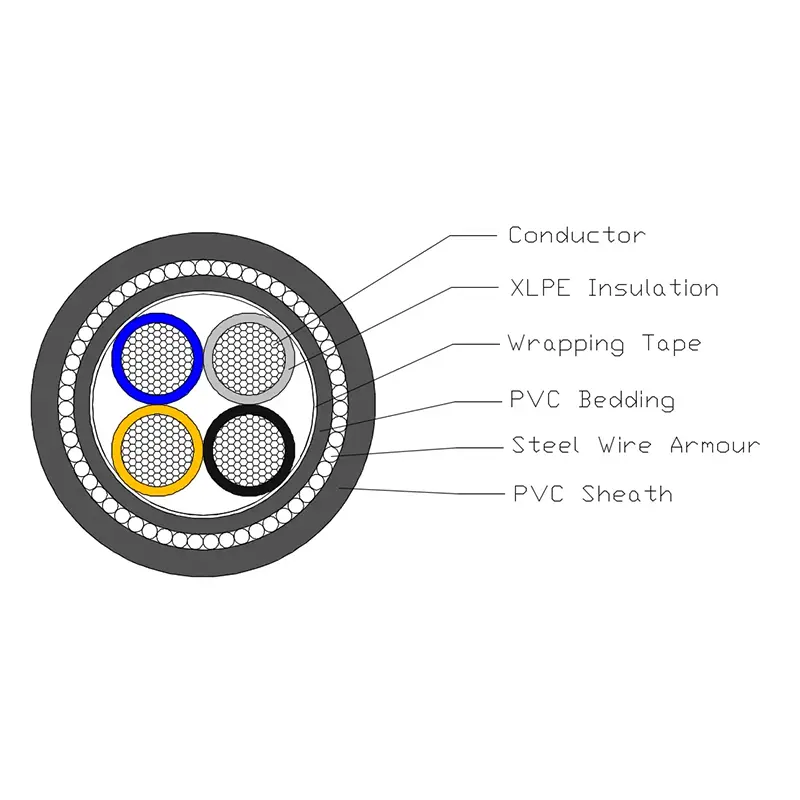

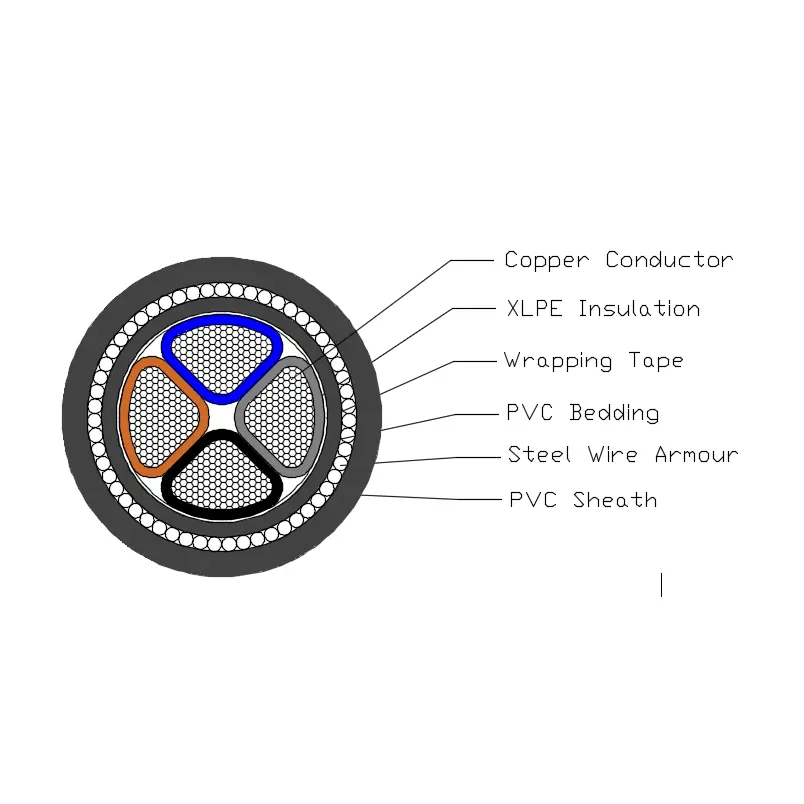

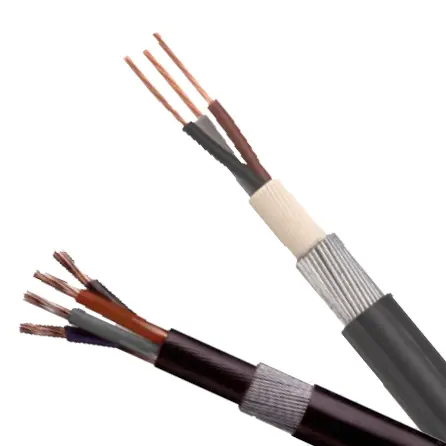

XLPE Isolatutako PVC Estalitako SWA Power Cable T1R kobrezko eroale batek, XLPE isolamenduak, PVC-ko oheak, Altzairuzko harresiak eta PVC-ko zorroak osatzen dute.

Eroalea: Kobrezko edo Aluminiozko Eroale Solidoa, zirkularra edo Formakoa, 2 Klasea BS EN 60228-ren arabera.

Isolamendua: XLPE mota GP8 BS 7655-1.3 arabera

Nukleoaren kolorea: 1 muin: jaioa edo urdina

2 nukleo: jaioa, urdina

3 nukleo: jaioa, beltza, grisa

4 nukleo: urdina, jaioa, beltza, grisa

5 nukleo: berdea/horia, urdina, jaiotakoa, beltza, grisa

5 kubotik gora: zenbaki beltza duten nukleo zuriak

Ohe-oheak: kablearen funtzionamendu-tenperaturarekin bat datorren estrusiozko material polimerikoa izango da.

Altzairu-hari armadura: Nukleo bakarreko kablea: aluminiozko alanbre armadura

Nukleo anitzeko kablea: altzairuzko alanbre armadura

Kanpoko estalkia: estalkia PVC estrusiozko materiala izango da BS 7655-4.2 9. motaren arabera.

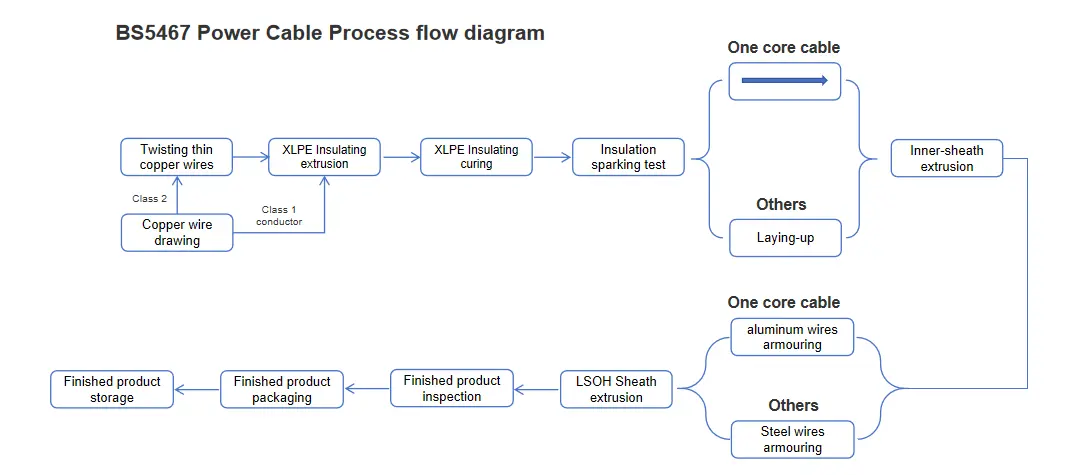

Prozesuaren fluxu-diagrama

Bs 5467 Power Cable

Errendimendu-parametroa

BS 5467 Power Cableak argi eta garbi definitutako errendimendu elektriko eta fisikoaren parametroak ditu. Bere tentsio nominala bi mailatan ezartzen da: 600kV eta 1000kV, hainbat eszenatokitan tentsio-eskakizunak betez. Segurtasun elektrikoko probetan, produktuak 3,5 kV-ko proba-tentsioa jasan zuen 5 minutuz inolako matxurarik gabe, eta bere isolamendu elektrikoaren errendimenduaren fidagarritasuna guztiz frogatuz. Tenperaturaren moldagarritasunari dagokionez, produktu honek funtzionamendu-tenperatura-tarte zabala du eta 0 ℃ eta + 90 ℃ arteko inguruneetan egonkor funtziona dezake. Bitartean, zirkuitu laburreko tenperatura +250 ℃ irits daiteke, tenperatura altuko erresistentzia bikaina erakutsiz. Gainera, produktu honek malgutasun bikaina du, bere kanpoko diametroa 12 aldiz gutxieneko makurtze-erradioa du, eta hainbat ingurune konplexutan instalazioa eta kableatzea errazten du. Suaren atzerapenari dagokionez, produktu honek BS EN 60332-1-2 suaren aurkako balorazio estandarra betetzen du, suaren arriskua eraginkortasunez murrizten du.

Kable proba

Kableen ohiko probak

Eroaleen DC erresistentzia proba: Eroaleen DC erresistentzia proba 20ºC-tan egin. Neurtutako eroaleen DC erresistentziaren balioak BS EN 60228 arauaren 2. ataleko eskakizunak zorrotz bete behar ditu.

Kable elektrikoaren tentsioaren proba: Aplikatu 3500V-ko tentsioa kableari 5 minutuz. Prozesu honetan, kableak ez luke matxurarik jasan behar.

Laginketa-probak

Eroaleen Egituraren Ikuskapena: Eroaleen egiturak BS EN 60228 arauan zehaztutako baldintza teknikoak bete behar ditu.

Dimentsio-ikuskapena: kablearen isolamenduaren, barruko estalduraren, alanbrearen armaduraren eta estalkien neurriek BS 5467ko 3. taulako baldintza espezifikoak bete behar dituzte.

Kable bakarreko errekuntza-proba: kable bakarreko errekuntza-probaren emaitzek BS EN 60332-1-2 arauaren baldintzak bete behar dituzte.

Mota probak

Isolamenduaren errendimendua: Kablearen isolamenduaren errendimenduak BS 7655-1-3 arauan zehaztutako baldintzak beteko ditu.

Barneko estalkiaren errendimendua: Barneko estalkiaren errendimenduak BS 5467ko 9.2 klausulako dagozkion baldintzak beteko ditu.

Gainaren errendimendua: zorroaren errendimenduak BS 7655-4-2 arauan zehaztutako baldintzak bete beharko ditu.

Bateragarritasun-probak: bateragarritasun-probaren emaitzek BS 5467 C eranskineko eskakizunak beteko dituzte.

Isolamenduaren uzkurtze proba: isolamenduaren uzkurtze probak BS 5467ko 18.3 klausulako baldintzak beteko ditu eta proba metodoa BS EN 60811-502 arauaren arabera egingo da.

Sheath uzkurtzeko proba: zorroaren uzkurtzeko probak BS 5467ko 18.6 klausulako baldintzak beteko ditu.

Sheath Tear Erresistentzia Proba: Sheath Malko Erresistentzia probak BS 5467 D eranskineko baldintzak bete beharko ditu.

Egituraren tamaina

Eroalearen eta armaduraren erresistentzia maximoa
Nukleo bakarreko kablearentzat 20 ℃-tan
Mota	Gehienezko erresistentzia 20 ℃-tan
Eroalearen ebakidura nominala	Zuzendaria		Aluminiozko alanbre armadura
Eroalearen ebakidura nominala	Kobrea	Aluminioa	Hartutako kobre-eroaleak dituzten kableak	Aluminiozko eroale kabledunak
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Eroalearen eta armaduraren erresistentzia maximoa
2 eta 5 nukleo arteko kableentzat 20 ℃-ra
Mota	Gehienezko erresistentzia 20 ℃-tan
Eroalearen ebakidura nominala	Zuzendaria		Altzairuzko alanbre armadura
	Kobrea	Aluminioa	Hartutako kobre-eroaleak dituzten kableak
	Kobrea	Aluminioa	2 muina	3 muina	4 muina	5 muina
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Korrontea garraiatzeko ahalmena amperetan (A)

Tentsio nominala 0,6/1kV XLPE isolamendu potentzia-kablea
Korrontea garraiatzeko ahalmena amperetan (A)
Giro tenperatura: airean: 40 ℃, lurrean: 25 ℃
Eroalearen tenperatura: 90 ℃
Lurzoruaren erresistentzia termikoaren koefizientea: 1.0k·m/W
Mota	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Nukleo kopurua	Nukleo bakarra				Nukleo anitzak
Ebakidura-eremua,mm²	Airean		Lurrean		Airean		Lurrean
Ebakidura-eremua,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Oharra: Nukleo bakarreko kableen armadura material ez-magnetikoz egina dago.
