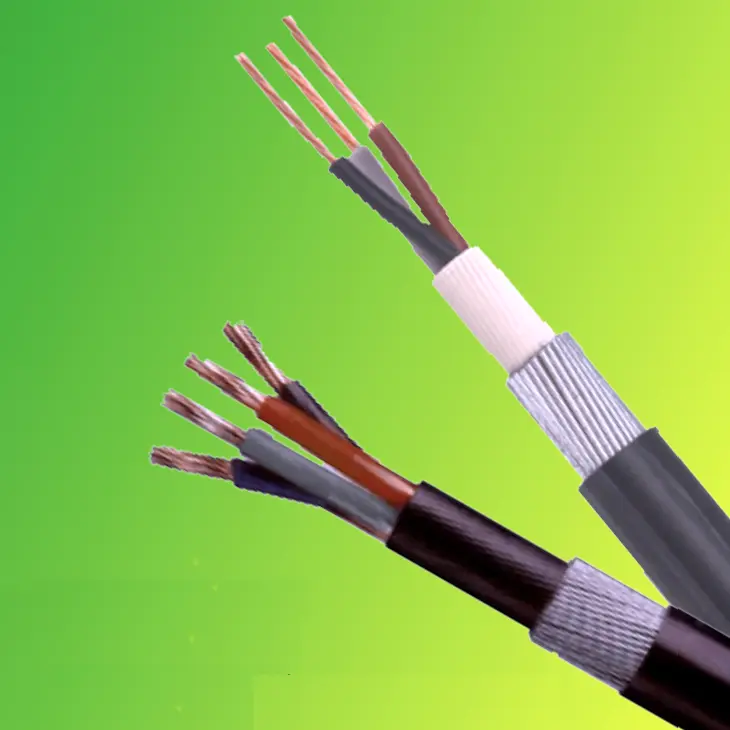

BS 6724 Elikatze-kablea

BS 6724 Power Cablearen fabrikako prezioak lortzeko, Beida aukeratu dezakezu zure hornitzaile gisa. Kable mota honek Britainia Handiko estandarrekin bat egiten du eta elikadura-hornidurarako eta kontrol-lerroetarako erabil daiteke. Kablea halogenorik gabeko eta ke gutxiko zorro batez babestuta dago. Sute bat gertatuz gero, kable honek oso ke gutxi sortzen du, eta kea ez da toxikoa. Biztanle dentsitate handiko eremuetan erabiltzeko egokia da, eta eraikinen barruan instala daiteke edo zuzenean lurpean lurperatu daiteke.

Bidali kontsulta

Produktuaren Deskribapena

Beida Txinan kableen eta alanbreen hornitzaile profesionala da. Produktuaren egiturari dagokionez, gure BS 6724 Power Cable gurutzatutako polietilenozko (XLPE) isolamendua eta halogenorik gabeko eta ke baxuko poliolefina zorro bat erabiltzen du, altzairu galbanizatuzko alanbre armadura-geruza batekin konbinatuta, geruza anitzeko babes-sistema bat osatuz. Halogenorik gabeko eta ke gutxiko zorroak segurtasun abantaila nabarmenak ditu; Suaren eraginpean dagoenean, ke kantitate oso baxua isurtzeaz gain, keak inguruneko argiaren transmisioan duen eragina murrizten du eta ihesaren ikusgarritasuna bermatzen du, baizik eta ke ez-toxikoa eta ez-korrosiboa ere sortzen du, bigarren mailako lesioak saihestuz eta populazio dentsitate handiko eremuen segurtasun-beharrak guztiz asetzen ditu.

Kableak hainbat zehaztapenetan daude eskuragarri, nukleo bakarretik hasi eta 48 nukleoraino. Eroaleak kalitate handiko kobre errez eginda daude, eroankortasun bikaina eskainiz. Isolamendu-geruzak isolamendu-indar handia du eta tentsioaren jasateko probak egin ditu funtzionamendu segurua bermatzeko. Industria-zentraletan potentzia transmisiorako, eraikin altuko kableatuetarako edo lurpeko kanalizazioetarako potentzia banatzeko, Tianjin Beida BS 5467 potentzia-kableek irtenbide fidagarriak eskaintzen dituzte, potentzia transmisiorako segurtasun-hesi sendo bat eraikiz kalitate profesionalarekin.

Produktuen Egitura

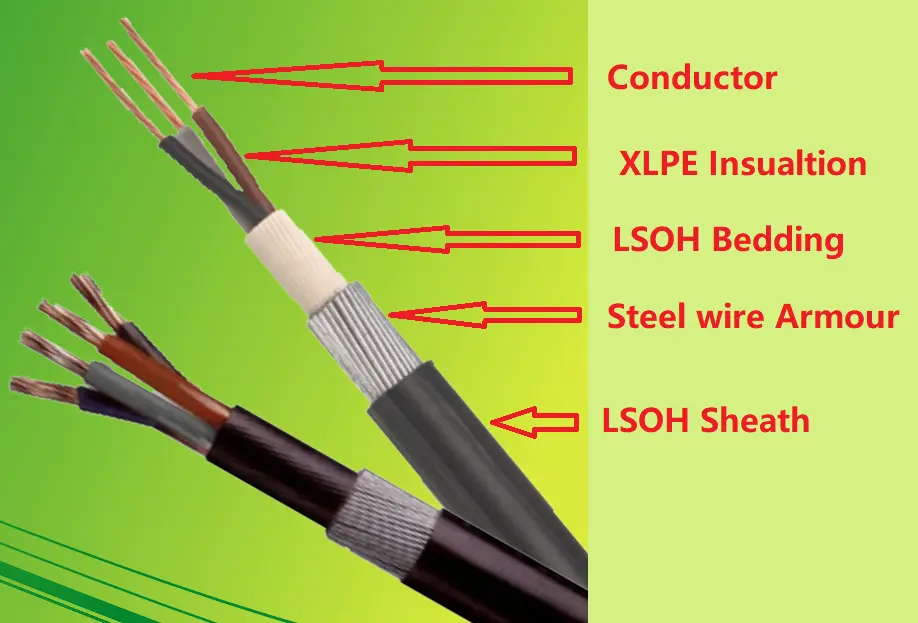

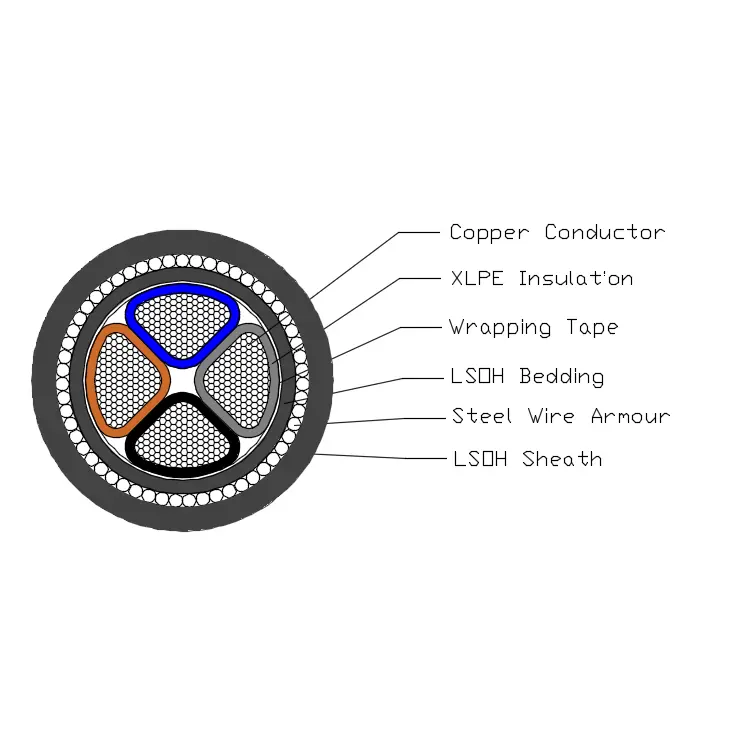

BS 6724 Power Cable T1R kobrezko eroale batek, XLPE isolamenduak, PVC oheak, Steel-weirs armadurak eta LSOH zorroak osatzen dute.

Eroalea: Kobrezko edo Aluminiozko Eroale Solidoa, zirkularra edo Formakoa, 2 Klasea BS EN 60228-ren arabera.

Isolamendua: XLPE mota GP8 BS 7655-1.3 arabera

Nukleoaren kolorea: 1 muin: jaioa edo urdina

2 nukleo: jaioa, urdina

3 nukleo: jaioa, beltza, grisa

4 nukleo: urdina, jaioa, beltza, grisa

5 nukleo: berdea/horia, urdina, jaiotakoa, beltza, grisa

5 kubotik gora: zenbaki beltza duten nukleo zuriak

Ohe-ohea: ohe-ohea LSOH material polimerikoa estruitu behar da kablearen funtzionamendu-tenperaturarekin bat datorrena.

Altzairu-hari armadura: Nukleo bakarreko kablea: aluminiozko alanbre armadura

Nukleo anitzeko kablea: altzairuzko alanbre armadura

Kanpoko zorroa: zorroa BS 7655-6.1 BS 7655-6.1-n zehaztutako LSOH material estruitua izango da.

Prozesuaren fluxu-diagrama

Errendimendu-parametroa

BS 6724 Power Cable 600/1000kV-ko tentsio nominala du, ibilgailuen goi-tentsioko funtzionamendu-eskakizunak erraz arinduz. 5 minutuko estres-proba zorrotza jasan zuen 3,5 kV-ko tentsioarekin inolako matxurarik gabe, isolamendu-errendimendu egonkorra eta fidagarria erakutsiz.

Produktuak funtzionamendu-tenperatura-tarte zabala du, 0 ℃-tik + 90 ℃-ra. Muturreko tenperatura altuko inguruneetan ere, +250 ℃-rainoko tenperaturak jasan ditzake zirkuitu laburreko baldintzetan, eta VGA aplikazio desberdinetarako egokia da.

Oso malgua da, bere kanpoko diametroa 12 aldiz gutxieneko makurtze-erradioa du, kableatuak malgu eta errazak ahalbidetuz, instalazio-espazioa edozein dela ere. Gainera, argi-igorpen-mailak BS EN 60332-1-2 arauak betetzen ditu, halogenorik gabeko errendimendua IEC 60754 eta EN 50267 arauek ziurtatuta dauka eta ke-dentsitateak IEC 61034 eta EN 50268 baldintzak betetzen ditu, segurtasuna eta ingurumena errespetatzen dituena.

Egituraren tamaina

Eroalearen eta armaduraren erresistentzia maximoa
Nukleo bakarreko kablearentzat 20 ℃-tan
Mota	Gehienezko erresistentzia 20 ℃-tan
Eroalearen ebakidura nominala	Zuzendaria		Aluminiozko alanbre armadura
Eroalearen ebakidura nominala	Kobrea	Aluminioa	Hartutako kobre-eroaleak dituzten kableak	Aluminiozko eroale kabledunak
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Eroalearen eta armaduraren erresistentzia maximoa
2 eta 5 nukleo arteko kableentzat 20 ℃-ra
Mota	Gehienezko erresistentzia 20 ℃-tan
Eroalearen ebakidura nominala	Zuzendaria		Altzairuzko alanbre armadura
	Kobrea	Aluminioa	Hartutako kobre-eroaleak dituzten kableak
	Kobrea	Aluminioa	2 muina	3 muina	4 muina	5 muina
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Korrontea garraiatzeko ahalmena amperetan (A)

Tentsio nominala 0,6/1kV XLPE isolamendu potentzia-kablea
Korrontea garraiatzeko ahalmena amperetan (A)
Giro tenperatura: airean: 40 ℃, lurrean: 25 ℃
Eroalearen tenperatura: 90 ℃
Lurzoruaren erresistentzia termikoaren koefizientea: 1.0k·m/W
Mota	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Nukleo kopurua	Nukleo bakarra				Nukleo anitzak
Ebakidura-eremua,mm²	Airean		Lurrean		Airean		Lurrean
Ebakidura-eremua,mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Oharra: Nukleo bakarreko kableen armadura material ez-magnetikoz egina dago.
