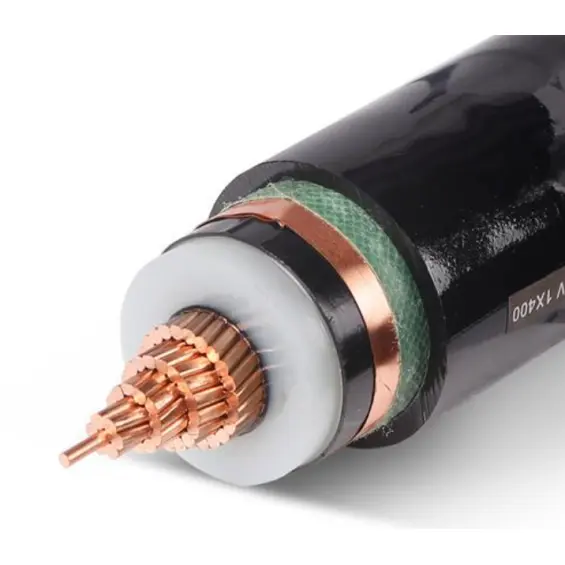

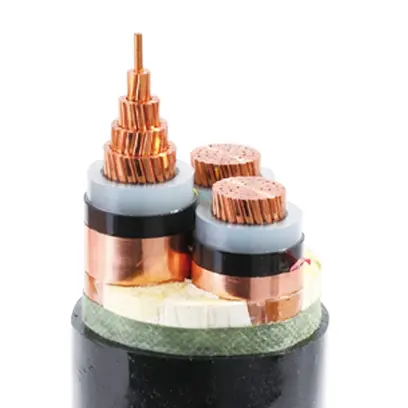

XLPE isolatua PVC estalitako ez-blindatu MV kablea

Tianjin Beida Txinako XLPE isolatuta dagoen PVC estalitako ez-blindatu MV kable fabrikatzailea eta hornitzailea da. Kable hauek asko erabiltzen dira energia-sistemetan. Hiriko sare elektrikoen, industria- eta meatze-enpresen eta goi-eraikinen "potentzia arteria" gisa balio du, eta 10,35 kV-ko goi-tentsioko elektrizitatea helarazi dezake azpiestazioetatik hainbat potentzia-terminaletara.

Tentsio ertaineko kableak hautatzea

1. Aukeratu tentsio-mailaren arabera, normalean erabiltzen den kable-maila 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV da.

2. Aukeratu ekipamenduaren potentziaren edo transmititutako korrontearen arabera, kalkulatu ekipoak erabili behar duen korrontea ekipoaren potentziaren arabera, eta, ondoren, hautatu kablearen ampazamenaren taularen arabera. Horrez gain, kablearen tentsio-erorketa kablearen luzera erabiliz kalkulatu behar da, eta tentsio-jaitsiera ezin da %5etik gorakoa izan.

Produktuen Egitura

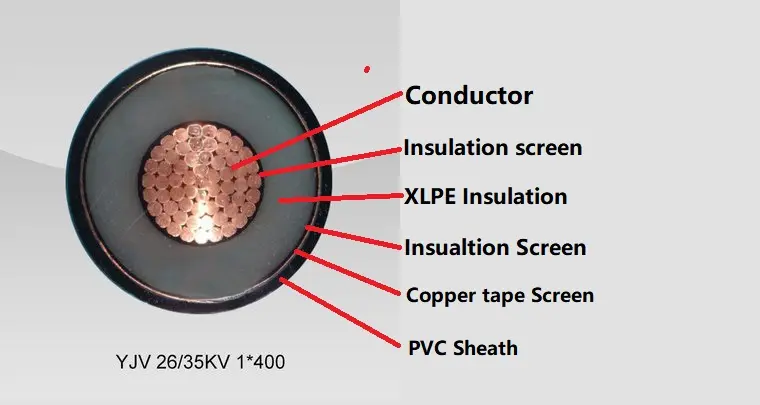

XLPE isolatutako PVC estaldura ez-blindatu MV kablea T1R kobrezko eroale batek, XLPE isolamenduak, PVC zinta biltzeko altzairuzko zinta eta PVCzko estal batez osatuta dago.

Eroalea: kobrea edo aluminiozko eroalea, zutik biribila edo itxurakoa, 2 Klasea IEC 60228-ra

eta GB/T 3956-2008.

Isolamendua: XLPE isolatua, Isolamenduaren lodiera, materialaren jabetza IEC 60502-2 eta GB/T 12706.2, GB/T 12706.3 araberakoa izango da.

Eroaleen blindajea: Eroaleen blindajea estrusiozko material erdieroale ez metalikoz osatuta egongo da, eta estrusiozko material erdieroalea isolamenduarekin estu lotuko da.

Isolamendu-ezkutua: isolamendu-ezkutua geruza erdieroale ez-metalikoz eta metalezko geruzaz osatuta egongo da. Isolatutako alanbre-nukleo bakoitza zuzenean estrusioa izango da geruza erdieroale ez-metalikoarekin ondo konbinatuta, alanbre-nukleo isolatuarekin edo zuritu daitekeena. Ondoren, metalezko ezkutu geruza geruza erdieroale ez-metalikotik kanpo gainjarri beharko da, eta IEC 60502-2, GB/T 12706.2 eta GB/T 12706.3 baldintzak beteko dira.

Kanpoko estalkia: PVCzko estalkia Gainaren lodiera, materialaren propietatea IEC 60502.2 eta GB/T 12706 arauen araberakoa izango da.

Suaren aurkako kablea: PVC suaren aurkako materiala erabiliko da. Suaren aurkako kalifikazioak hiru kategoriatan sailka daitezke: A, B eta C sorta.

Errendimendu-parametroa

Tentsio nominala: 3,6/6 kV-tik 18/30 kV-ra; 26/35 kV

Proba-tentsioa: potentzia-maiztasunaren proba-tentsioa 3.5U0-koa izango da, eta proba 5 minutuz egingo da matxurarik gabe.

Eroalearen funtzionamendu-tenperatura maximoa: 90 ºC

Zirkuitu laburreko tenperatura: +250 ºC

Isolamenduaren lodiera:

Kableen proba integrala, kalitatea bermatzea kezkarik gabe!

Ohiko proban, eroaleen DC erresistentzia, AC tentsioa eta deskarga partziala arau nazionalen eta IEC arauen arabera zorrotzak dira errendimendu bikaina bermatzeko. Laginketa proban, eroaleen egitura, isolamendu-zorroaren tamaina eta luzapen termikoa estandarrak dira eta kalitatea fidagarria da. Mota proba zabalagoa da, isolamendu-zorroaren propietate mekaniko eta fisikoak, propietate elektrikoak eta suaren aurkako proba bakar eta multzokatuak biltzen dituena, guztiak GB/T eta IEC arauekin bat datozenak, zure kableen segurtasun-eskoletarako!

Produktua instalatzeko baldintzak:

XLPE isolatua PVC estalitako ez-blindatu MV kablea, instalazioaren giro-tenperatura ez da 0º baino txikiagoa izan behar.

Kablearen gutxieneko bihurgune-erradioa instalazioan

Erosi orain energia-transmisio seguruago eta eraginkorragoa lortzeko

Polietilenozko gurutzatutako polietilenozko isolamendu blindatu gabeko korronte kablea aukeratzea kalitate handiko konpromisoa izateaz gain, epe luzerako funtzionamendu egonkorra izateko bermea ere bada. Iraunkortasuna, mantentze-kostu baxuak eta transmisio-eraginkortasun handia kable honen kostuak aurrezpen handia ekarri diezaieke enpresei eta energia-sistemaren eraginkortasun orokorra nabarmen hobetu. Kablearen epe luzera erabiltzeak elektrizitate-hutsegiteak eragindako mantentze- eta ordezkapen-kostuak asko murrizten ditu, horrela enpresei inbertsioaren etekin handiagoa emanez.
