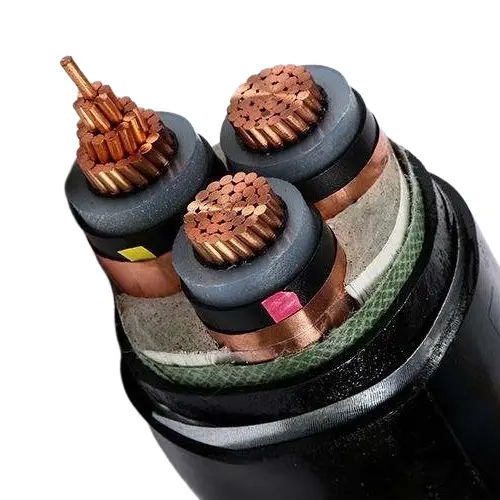

XLPE isolatua PVC estalitako STA MV kablea

Beida hornitzaile profesionalak eskaintzen duen XLPE isolatutako PVC estalitako STA MV kable honek gurutzatutako polietilenoa (XLPE) erabiltzen du isolatzaile gisa, propietate elektriko bikainak, beroarekiko erresistentzia eta zahartzearen erresistentzia dituena. Polibinilo kloruroa (PVC) kanpoko zorro batekin konbinatuta, hezetasunaren, korrosio kimikoaren eta urradura fisikoaren aurkako babesa areagotzen du. Altzairuzko zintaren armadura-geruzak kableari konpresio- eta inpaktu-erresistentzia handia ematen dio, eta jartze-ingurune ezberdinetara egokitzeko aukera ematen du, hala nola lurperatze zuzena, tunelak eta hodiak. Bereziki egokia da kanalizazio-babes gehigarririk behar ez duten eta zuzenean lurpean lurperatu daitezkeen instalazio-metodoetarako.

Tentsio-mailei dagokienez, produktuek normalean erabiltzen diren hainbat zehaztapen estaltzen dituzte, hala nola 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV eta 26/35KV, tentsio ertaineko potentziaren transmisio eta banaketa eszenatoki ezberdinen beharrak ase ditzaketenak. Kable-egituraren diseinua zorrotza da, estandar nazional garrantzitsuak betetzen ditu eta epe luzerako egonkortasun operatiboa eta segurtasun-marjina ona ditu.

Aplikazioak:

Gurutzatutako polietilenozko isolatuak, PVC estaldurak, altzairuzko zinta blindatuak energia-kableak hiriko elektrizitate banaketan, landa-sareetan, meatze-energian eta trenbideen garraio-sistemetan erabiltzen dira batez ere altzairuzko zintaren babesagatik. Azpiestazioak, banaketa-armairuak, transformadoreak eta sorgailuak bezalako ekipoak konektatzeko erabiltzen dira. Kable mota hau potentzia banatzeko sareetan edo industria-instalazioetan potentzia transmititzeko egokia da. Zuzenean lurpean lurperatu daiteke edo kable-lubakietan edo kable-erroletan instalatu daiteke. Kableak presio jakin batzuk jasan ditzake baina ez trakzio-indarra.

Produktuen Egitura

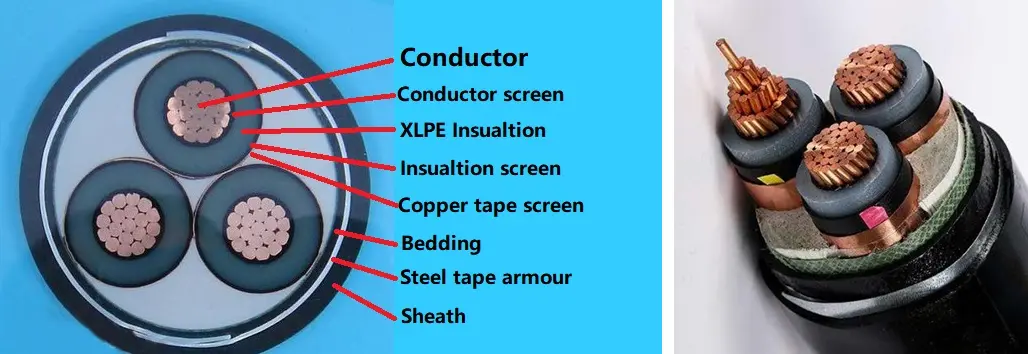

XLPE isolatutako PVC estalitako STA MV kablea T1R kobrezko eroale batek, XLPE isolamenduak, PVC zinta biltzeko altzairuzko zinta eta PVCzko estal batez osatuta dago.

Eroalea: kobrea edo aluminiozko eroalea, zutik biribila edo itxurakoa, 2 Klasea IEC 60228-ra

eta GB/T 3956-2008.

Isolamendua: gurutzatutako polietilenozko isolamendua, isolamenduaren lodiera, materialaren jabetza IEC 60502-2 eta GB/T 12706.2, GB/T 12706.3 araberakoa izango da.

Eroaleen blindajea: Eroaleen blindajea estrusiozko material erdieroale ez-metalikoz egin behar da, eta estrusiozko material erdieroalea isolamenduarekin estu lotu behar da.

Isolamenduaren blindajea: isolamenduaren blindajea geruza erdieroale ez-metaliko baten eta geruza metaliko baten konbinazioz osatuta egon behar da. Isolamendu-nukleoarekin estu lotuta dagoen edo zuritu daitekeen geruza erdi-eroale ez-metalikoa zuzenean estruitu behar da isolatutako nukleo bakoitzean. Ondoren, metalezko blindaje-geruza bat inguratu behar da geruza erdieroale ez-metalikoan. IEC 60502-2, GB/T 12706.2 eta GB/T 12706.3 xedapenak bete beharko ditu.

Barne-estalkiak: Barne-estalkiak estrusioa izango dira. Materialak kablearen funtzionamendu-tenperaturarako egokiak eta material isolatzailearekin bateragarriak izango dira.

Altzairuzko zinta-armadura: nukleo anitzeko kableetan, armadura altzairuzko zinta bikoitzarekin bat datorren barruko estalki batean aplikatuko da. Nukleo bakarreko kableak a.c. sistemak altzairuzko zinta ez-magnetikoz osatuko dira.

Kanpoko zorroa: PVC zorroa, zorroaren lodiera, materialaren propietatea IEC 60502.2 eta GB/T 12706 araberakoa izango da.

Suaren aurkako kablea: PVC suaren aurkako materiala erabiliko da. Suaren aurkako kalifikazioak hiru kategoriatan sailka daitezke: A, B eta C sorta.

Errendimendu-parametroa

Tentsio nominala: 3,6/6 kV-tik 18/30 kV-ra; 26/35 kV

Proba-tentsioa: potentzia-maiztasunaren proba-tentsioa 3.5U0 izan behar da eta probak 5 minutu iraun behar du matxurarik gabe.

Eroalearen funtzionamendu-tenperatura maximoa: 90 ºC

Zirkuitu laburreko tenperatura: +250 ºC

Isolamenduaren lodiera:

Kable proba

Ohiko kableen probak honako hauek dira: 1) Eroaleen DC erresistentzia proba, 20ºC-ko DC erresistentzia eskatzen duena GB/T 3956-2008 eta IEC 60228 arauen baldintzak betetzeko; 2) AC tentsioaren proba, 3.5U0 tentsioan etengabea 5 minutuz, ez da matxurarik egon behar; 3) Deskarga partziala proba, GB/T 3048.12 arabera egindakoa, 10pC gainditzen duen deskarga hautemangarririk ez da sortu behar 1.73U0 tentsioan, eta probaren sentsibilitatea 10pC edo handiagoa izan behar du.

Laginketa-probek honako hauek dira batez ere: 1) Eroaleen egituraren ikuskapena, GB/T 3956-2008 eta IEC 60228-ren eskakizunak beteko dituena; 2) Isolamenduaren, barruko estalduraren, altzairuzko zintaren armadura eta zorroaren egitura-dimentsioek IEC 60502.2, GB/T 12706.2-2020 eta GB/T 12706.3-2020 baldintzak beteko dituzte; 3) Luzatze termikoko proba, GB/T 2951.21-2008 eta IEC 60811-2-1 9. kapituluaren arabera egingo dena, eta emaitzak dagozkien arauekin bat etorriko dira.

Mota probak honako hauek biltzen ditu: isolamenduaren eta estalkien propietate mekaniko eta fisikoek eta propietate elektrikoek IEC 60502.2, GB/T 12706.2-2020 eta GB/T 12706.3-2020 arauen baldintzak bete behar dituzte; kable bakarreko erretze-probak GB/T 19666-2019 eta IEC 60332 xedapenak bete behar ditu; Sortutako suaren aurkako probak GB/T 19666-2019 eta IEC 60332 arauen baldintzak ere bete behar ditu.

Produktua instalatzeko baldintzak:

Giro-tenperatura kablea instalatzean

Etilenozko isolamendu gurutzatua eta PVC zorroa duten elikatze-kableetarako, giro-tenperatura ez da 0°C baino txikiagoa izan behar instalazioan.

Gutxieneko bihurgune-erradioa kablea instalatzean

Paketatzea eta entrega

Paketatzearen xehetasunak:

Erosi duzun kantitatearen eta eskakizunen arabera zehazten da. Negoziatu daiteke.

Portua: Tianjin Portua

Bidalketa: itsasoz, airez, express bidez.
