Beida Taldeak 30 urte baino gehiagoko esperientzia du XLPE isolatuta dagoen PVC estalitako SWA MV kablea eskaintzeko, zure fabrikatzaile eta hornitzaile izan gaitezke, zerbitzu pertsonalizatuak eskainiz.

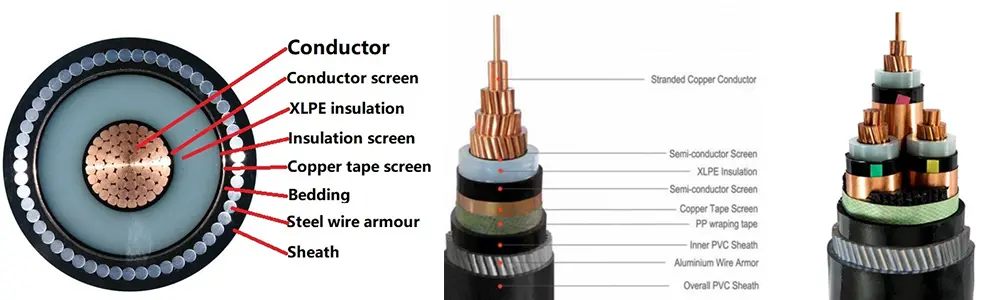

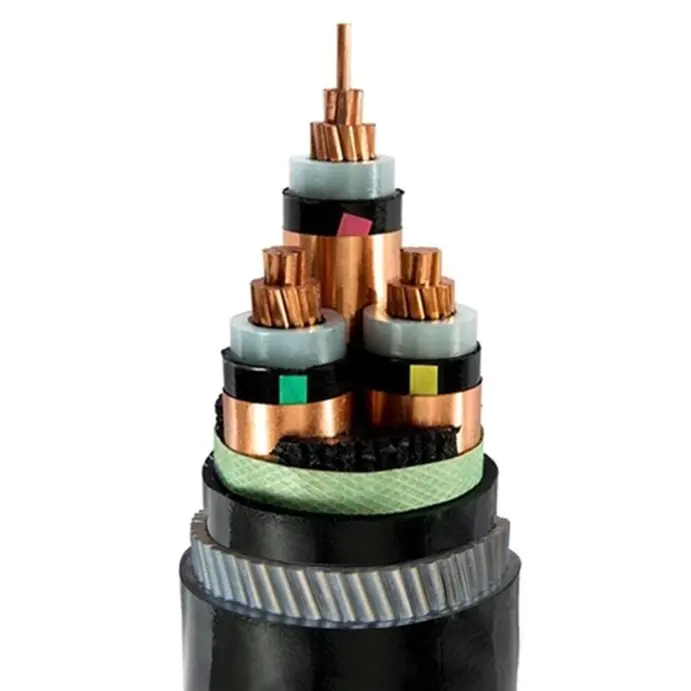

XLPE isolatutako PVC estalitako SWA MV kablea T1R kobrezko eroale batek, XLPE isolamenduak, PVC biltzeko zinta Altzairuzko hariak armadurak eta PVC zorroak osatzen dute.
Eroalea: kobrea edo aluminiozko eroalea, zutik biribila edo itxurakoa, 2 Klasea IEC 60228-ra
eta GB/T 3956-2008.
Isolamendua: gurutzatutako polietilenozko isolamendua, isolamenduaren lodiera, materialaren jabetza IEC 60502-2 eta GB/T 12706.2, GB/T 12706.3 araberakoa izango da.
Eroaleen blindajea: Eroaleen blindajea estrusiozko material ez-metalikoz osatuta egon behar da, isolamenduarekin estu lotu behar dena.
Isolamenduaren blindajea: isolamenduaren blindajeak geruza erdieroale ez-metaliko baten eta metalezko geruza baten konbinazioa izan behar du. Isolatutako alanbre-nukleo bakoitza zuzenean estruitu behar da geruza erdieroale ez-metaliko batekin, isolatutako alanbre-nukleoarekin estu lotuta dagoen edo zuritu daitekeen. Ondoren, metalezko blindaje-geruza bat gainjarri eta geruza erdieroale ez-metalikoaren inguruan bildu behar da, eta IEC 60502-2, GB/T 12706.2 eta GB/T 12706.3-en xedapenak bete behar ditu.Barne-estalkiak: barne-estalkiak estruitu egingo dira. Materialak kablearen funtzionamendu-tenperaturarako egokiak eta material isolatzailearekin bateragarriak izango dira.
Altzairuzko alanbreen armadura: nukleo anitzeko kableetan, armadurak altzairuzko hariak betetzen dituen barruko estalki batean aplikatuko dira. Nukleo bakarreko kableak a.c. sistemak altzairuzko hari ez-magnetikoz osatuko dira.
Kanpoko zorroa: PVC zorroa, zorroaren lodiera, materialaren propietatea IEC 60502.2 eta GB/T 12706 araberakoa izango da.
Suaren aurkako kablea: PVC suaren aurkako materiala erabiliko da. Suaren aurkako kalifikazioak hiru kategoriatan sailka daitezke: A, B eta C sorta.
Tentsio nominala: 3,6/6 kV-tik 18/30 kV; 26/35 kV
Proba-tentsioa: potentzia-maiztasunaren proba-tentsioak 3.5U0-koa izan behar du eta probak 5 minutu iraun behar du inolako matxurarik gabe.
|
tentsio nominala U0/U |
Um tentsio maximoa |
proba-tentsioa KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Eroalearen funtzionamendu-tenperatura maximoa: 90 ºC
Zirkuitu laburreko tenperatura: +250 ºC
isolamenduaren lodiera:
|
tentsio nominala U0/U |
isolamenduaren lodiera: |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
Altzairuzko alanbre blindatuak (YJV32, CU/XLPE/PVC/SWA/PVC) eta altzairuzko zinta blindatuak (YJV22, CU/XLPE/PVC/STA/PVC) tentsio ertaineko potentzia-kableen arteko konparaketa.
|
proiektua |
Altzairu fineko alanbre armadura |
Altzairuzko zinta bikoitzeko armadura (hutsunea biltzea) |
oinarrizko aldea |
|
Nukleoaren propietate mekanikoak |
Trakzio-erresistentzia bikaina, konpresio-erresistentzia moderatua eta malgutasun ona |
Konpresio-erresistentzia handia, trakzio-erresistentzia baxua eta batez besteko tolestura-errendimendua |
Altzairuzko alanbre blindatu potentzia-kableek trakzio-erresistentzia handia dute; altzairuzko zinta blindatu potentzia-kableek konpresio-erresistentzia bikaina dute |
|
erruteko metodoa |
Bertikala, desnibel handia, urpekoa, gainean, zabalera handia |
Zuzeneko ehorzketa, kanalizazioa, tunela (tentsio baxuko ingurunea) |
|
|
babeserako fokua |
Trakzio-kalte eta inpaktuarekiko erresistentea da, eta hezetasun eta korrosioarekiko erresistentzia ona du |
Presio astunarekiko erresistentea, objektu zorrotzek zulatzea eta karraskariek hozka egitea |
YJV32 karga dinamikoetarako egokia da, eta YJV22, berriz, karga estatikoetarako |
|
Prozesua eta kostua |
Altzairu fineko alanbre armaduraren prozesua konplexua da, materialaren kostua handia da eta prezio orokorra are handiagoa da |
Altzairuzko zinta armadura teknologia heldua eta nahiko kostu baxua da |
Aurrekontua mugatua denean eta trakzio eskaririk ez dagoenean, YJV22 hobesten da |
|
bihurgune-erradioa |
Nahiko txikiagoa (altzairuzko alanbreen malgutasun ona dela eta) |
Nahiko handiagoa (altzairuzko zinta biltzea okertzeko joera du) |
YJV32 egokituagoa da espazio mugatuetan jartzeko |
|
|
|
|
|
1. Eszenatokiak batez ere presioa jasaten badu (esaterako, lurperatze zuzena, lurpeko tunelak), eta trakzio-indar handirik edo erorketa-altuera handirik ez badago, altzairuzko zinta armadura (YJV22, CU/XLPE/PVC/STA/PVC) gomendatzen da bere kostu-eraginkortasun handiagoagatik.
2. Jartze bertikala, zabalera handia, urpeko edo jaitsiera altua tartean bada, eta trakzio-indarra axiala jasan behar bada, altzairuzko armadurak (YJV32, CU/XLPE/PVC/SWA/PVC) hobetsi behar dira epe luzerako segurtasun operatiboa bermatzeko.
3. Biek tentsio ertaineko sistemaren tentsio-mailarekin, eroaleen sekzioarekin eta ingurunearen babes-baldintzekin bat egin behar dute (esaterako, korrosioarekiko erresistentzia eta suaren erresistentzia bezalako eskakizun bereziak pertsonalizatu daitezke).
Erosi duzun kantitatearen eta eskakizunen arabera zehazten da. Negoziatu daiteke.
Portua: Tianjin Portua
Bidalketa: itsasoz, airez, express bidez.
